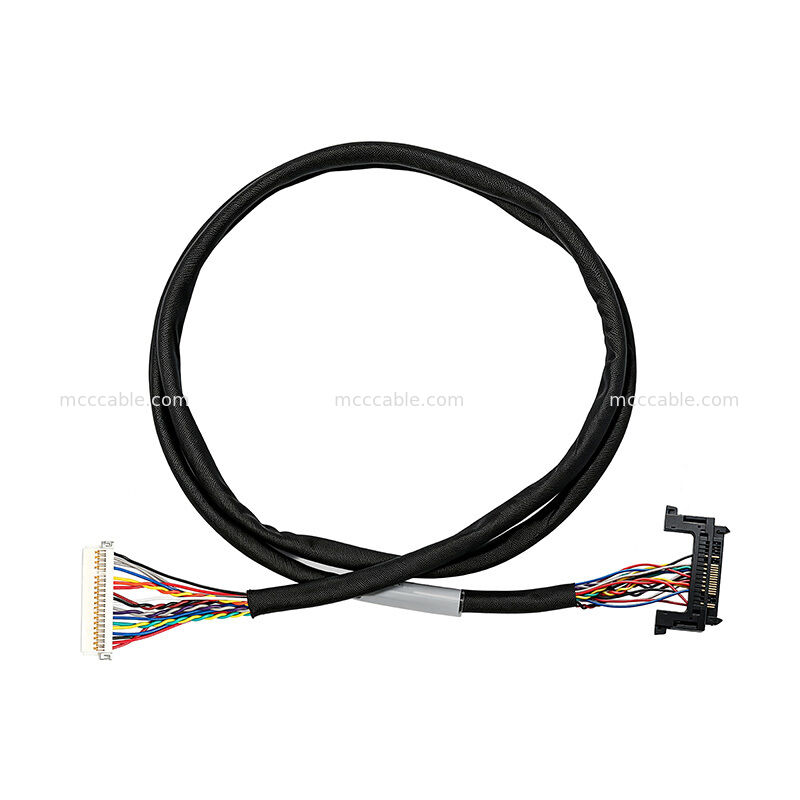

Rakitan Kabel LVDS Kustom 28AWG dengan Konektor Pitch 0,5mm untuk Sistem Tampilan

Pengaturan Kabel LVDS 28AWG

Custom 28AWG LVDS Kabel Majelis dirancang untuk sinyal diferensial kecepatan tinggi

transmisi antara komponen elektronik dan sistem yang terkait dengan tampilan.

Rangkaian kabel menggunakan 28 kabel AWG UL1571 dan konfigurasi konektor dengan pitch halus.

Beberapa pasangan sinyal diferensial terintegrasi ke dalam perakitan kabel untuk mendukung LVDS

koneksi sinyal.

Panjang kabel adalah sekitar 610 mm (24 inci), dengan konektor dan kabel

konfigurasi yang diproduksi sesuai dengan persyaratan yang ditentukan.

28AWG Spesifikasi perakitan kabel LVDS

Kabel LVDS 28AWG dengan konektor pitch halus

28AWG LVDS Kabel Assembly menggunakan konfigurasi konektor pitch halus yang dirancang untuk

aplikasi elektronik kompak.

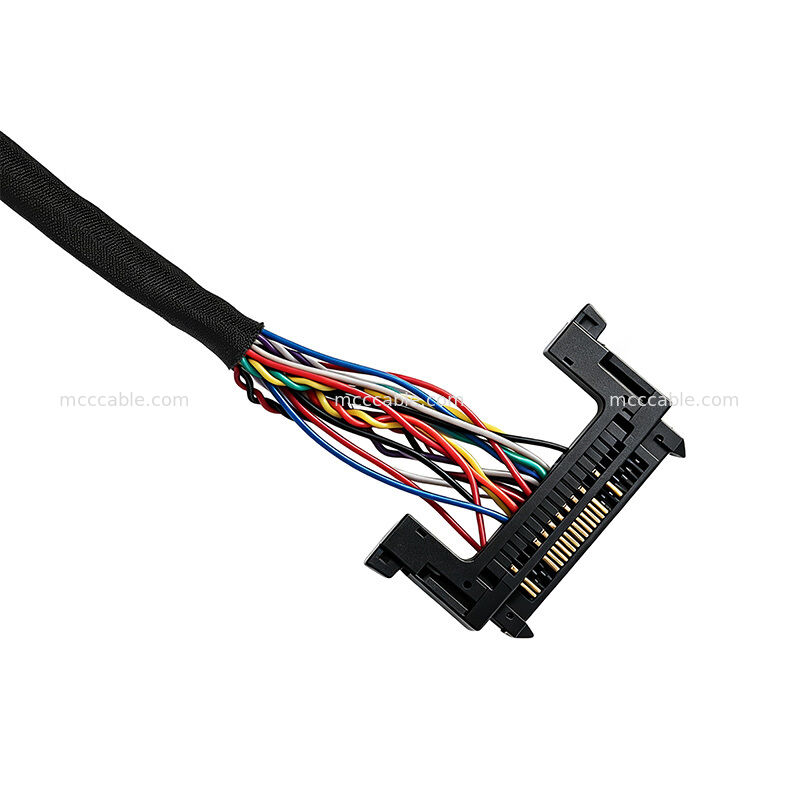

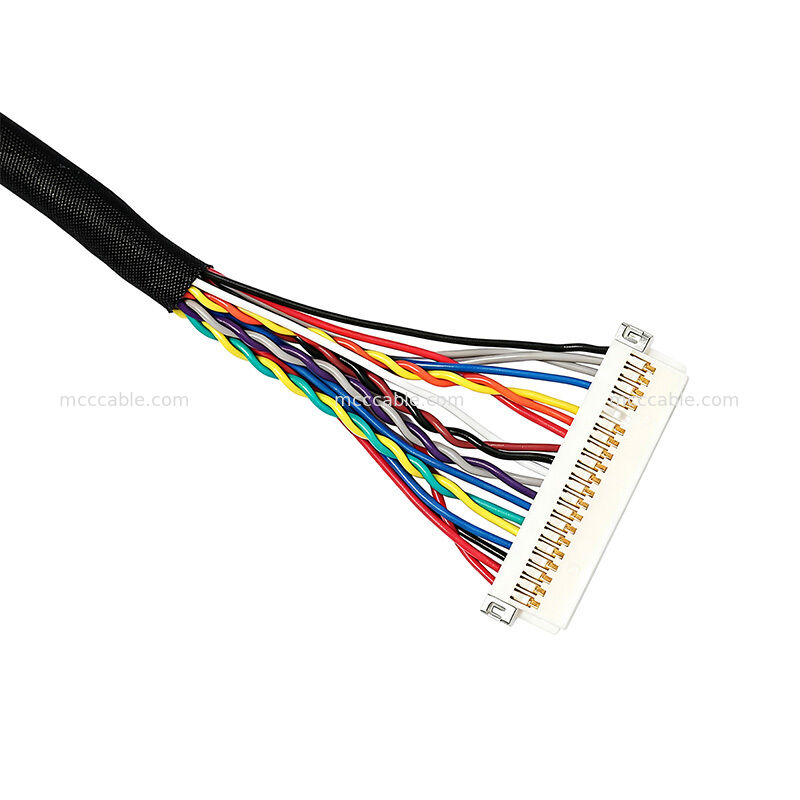

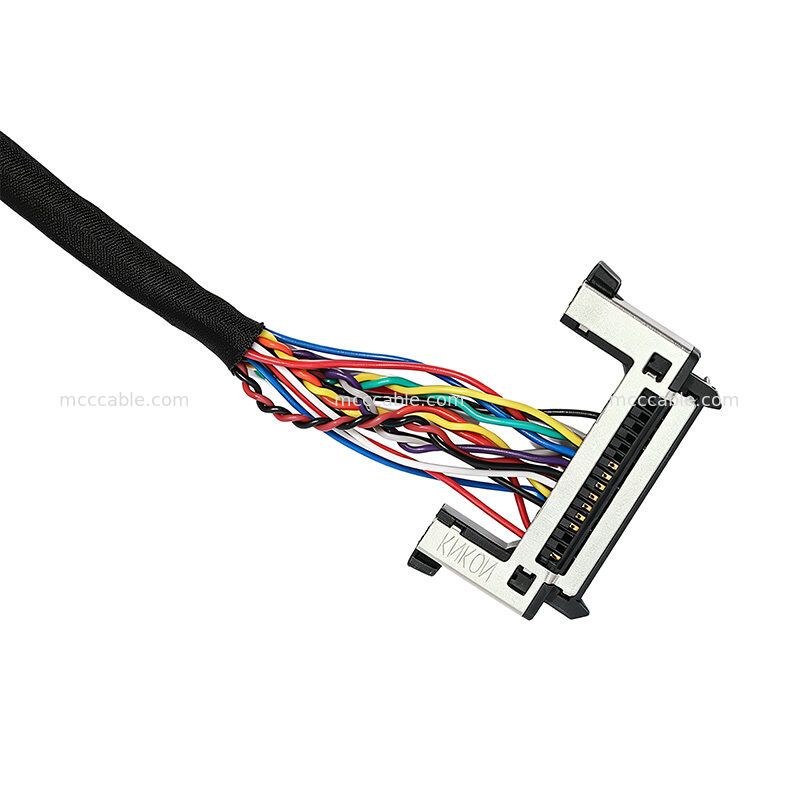

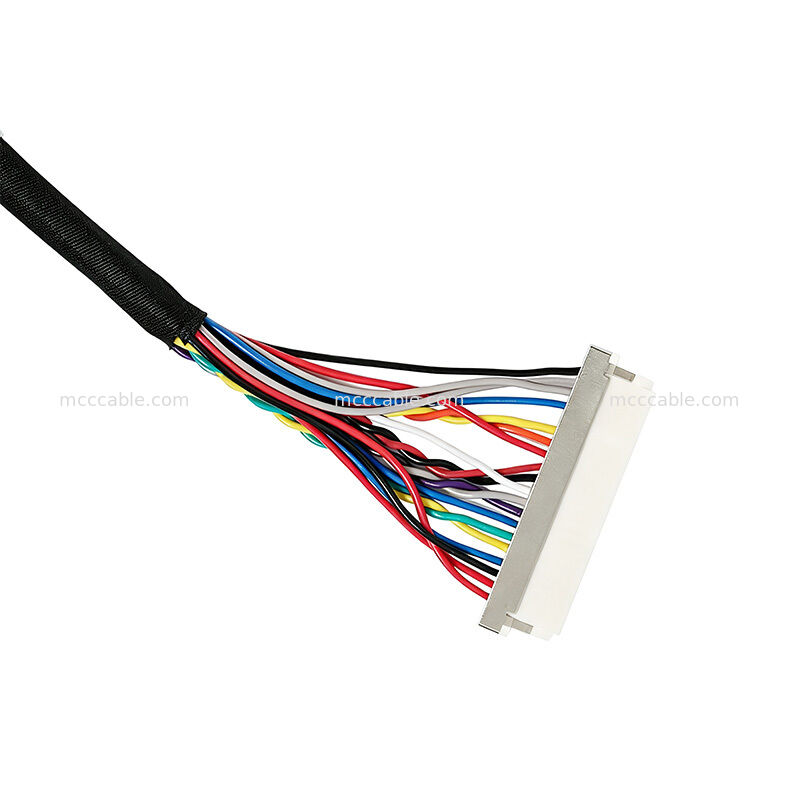

Satu konektor menggunakan pitch 0,5 mm, 31 pin perumahan, sementara sisi yang berlawanan menggunakan posisi 20

konfigurasi ini memberikan antarmuka yang kompak untuk aplikasi di mana konektor

kepadatan dan ruang routing kabel yang penting.

Struktur konektor pitch halus cocok untuk peralatan elektronik kompak

koneksi LVDS multi-pin.

Konfigurasi kabel LVDS yang disesuaikan

Custom LVDS Kabel Assembly menggabungkan beberapa pasangan sinyal diferensial untuk LVDS

komunikasi.

Konfigurasi sinyal yang ditentukan meliputi:

• TX0_N / TX0_P
• TX1_N / TX1_P
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• VCC
• GND

Konfigurasi kabel juga mencakup beberapa koneksi tanah untuk mendukung yang ditentukan

struktur antarmuka.

Konfigurasi multi-pasangan ini membuat kabel cocok untuk aplikasi yang membutuhkan terorganisir

Transmisi sinyal diferensial LVDS.

28AWG UL1571 Konstruksi Kabel LVDS

Kabel 28AWG UL1571 menggunakan konduktor tembaga kaleng dengan isolasi SRPVC.

Spesifikasi kawat utama meliputi:

• 28 AWG konduktor
• Konstruksi konduktor 7/0.127 ± 0.009 mm
• Sekitar 0,38 mm diameter referensi konduktor
• 0Diameter luar kawat terisolasi 0,60 ± 0,05 mm
• 0.11 mm ketebalan isolasi rata-rata
• 0.09 mm ketebalan insulasi minimum
• Rating suhu 80°C
• Tegangan nominal 30V

Kabel yang ditentukan juga memiliki resistensi konduktor maksimum 239 Ω/km pada 20 °C.

Pengaturan kabel LVDS khusus untuk sistem tampilan

Custom LVDS Kabel Assembly cocok untuk sistem elektronik yang membutuhkan

koneksi sinyal diferensial multi-pin yang kompak.

Kombinasi dari 28 AWG UL1571 kabel, konstruksi konektor pitch halus, beberapa

Pasangan diferensial LVDS, dan panjang kabel yang ditentukan membuatnya cocok untuk aplikasi

di mana kabel sinyal yang hemat ruang diperlukan.

Aplikasi potensial meliputi:

• Sistem tampilan
• Peralatan elektronik
• Koneksi antarmuka LVDS
• Koneksi sinyal tampilan internal
• Perangkat elektronik kompak
• Rangkaian kabel sinyal khusus

Pengujian kualitas perakitan kabel LVDS

Rangkaian Kabel LVDS tunduk pada persyaratan inspeksi listrik yang ditentukan.

Persyaratan kualitas yang ditentukan meliputi:

• 100% uji terbuka, pendek dan intermitensi
• Resistensi konduktor maksimum 3 Ω
• Resistensi isolasi minimum 10 MΩ pada 200V DC
• Pemeriksaan dimensi dari fitur tertentu
• Kepatuhan RoHS 3.0

Persyaratan inspeksi ini mendukung kinerja listrik yang konsisten dan

kualitas produksi untuk perakitan kabel yang selesai.
