Gambaran Umum Rakitan Kabel LVDS FI-RE31HL DF19-20P

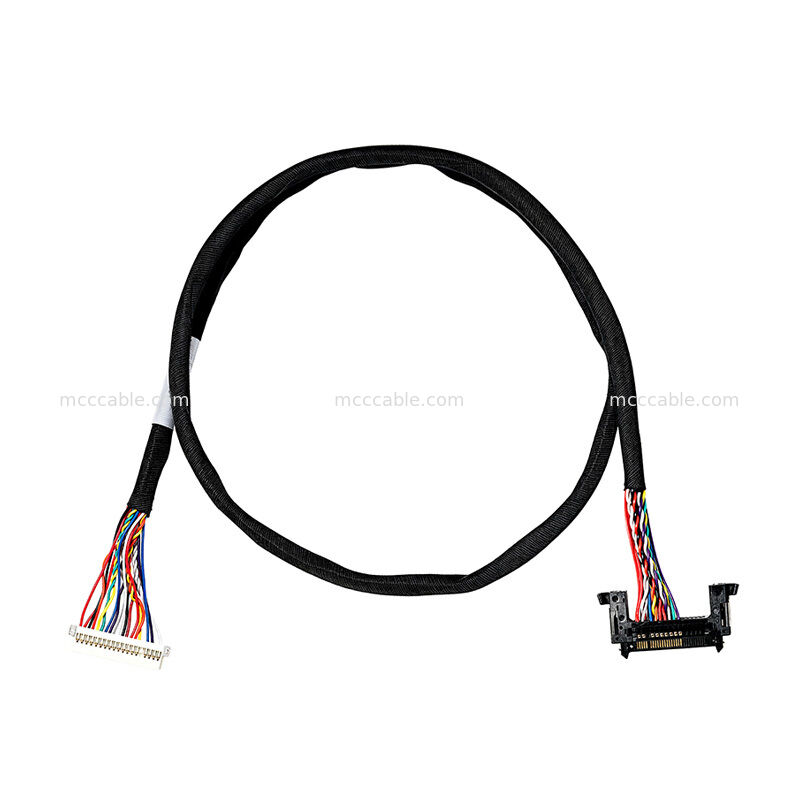

Rakitan Kabel LVDS FI-RE31HL DF19-20P adalah rakitan kabel kustom yang dirancang dengan
konektor FI-RE31HL 31-posisi di satu ujung dan konektor DF19-20P di ujung lainnya.
Rakitan ini menggunakan kabel AWG 28 dan ditentukan dengan panjang kabel keseluruhan
sekitar 24 inci (610 mm).

Rakitan kabel ini cocok untuk peralatan elektronik ringkas yang memerlukan interkoneksi LVDS

yang terdefinisi antara antarmuka yang saling cocok. Gambar menentukan pengujian terbuka,

pendek, dan intermiten, resistansi konduktor hingga 3 ohm, dan resistansi isolasi minimal 10 MΩ

pada 200 V DC.

Spesifikasi Rakitan Kabel FI-RE31HL DF19-20P

Desain Rakitan Kabel LVDS FI-RE31HL DF19-20P

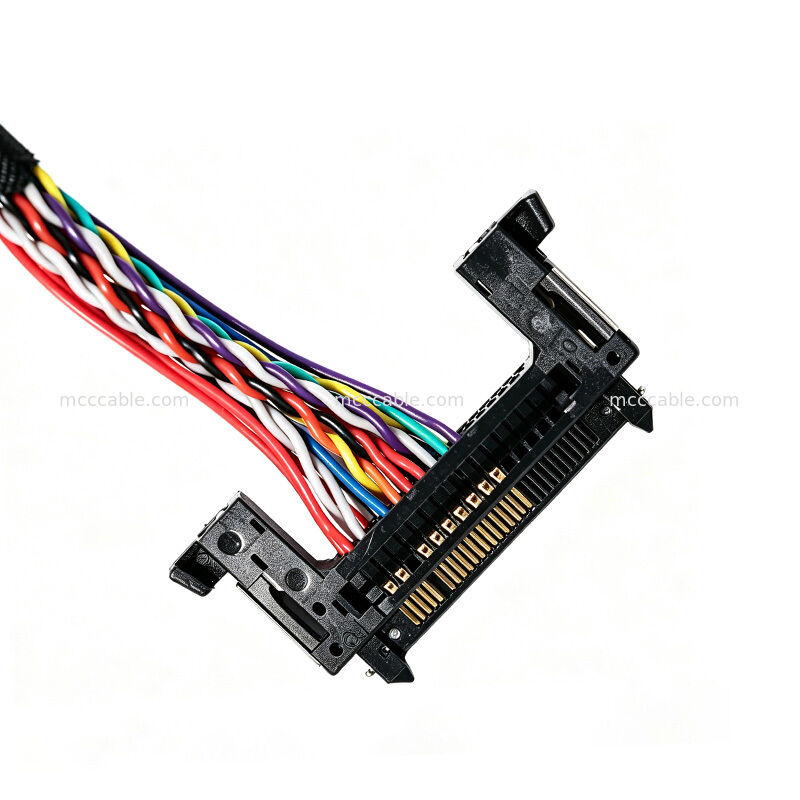

Rakitan Kabel LVDS FI-RE31HL DF19-20P menggunakan konfigurasi konektor ringkas untuk

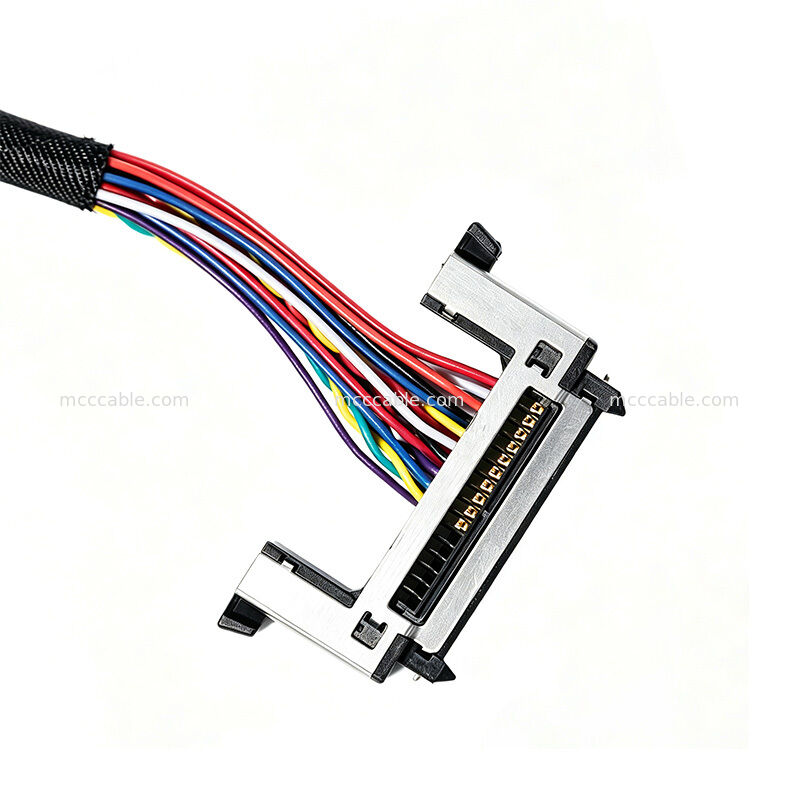

peralatan elektronik yang terbatas ruangnya. Konektor FI-RE31HL yang ditentukan dalam gambar

adalah konektor 31-posisi dengan pitch 0,5 mm. Referensi komponen independen juga mengidentifikasi

FI-RE31HL sebagai konektor 31-posisi, pitch 0,50 mm yang digunakan dalam aplikasi LVDS.

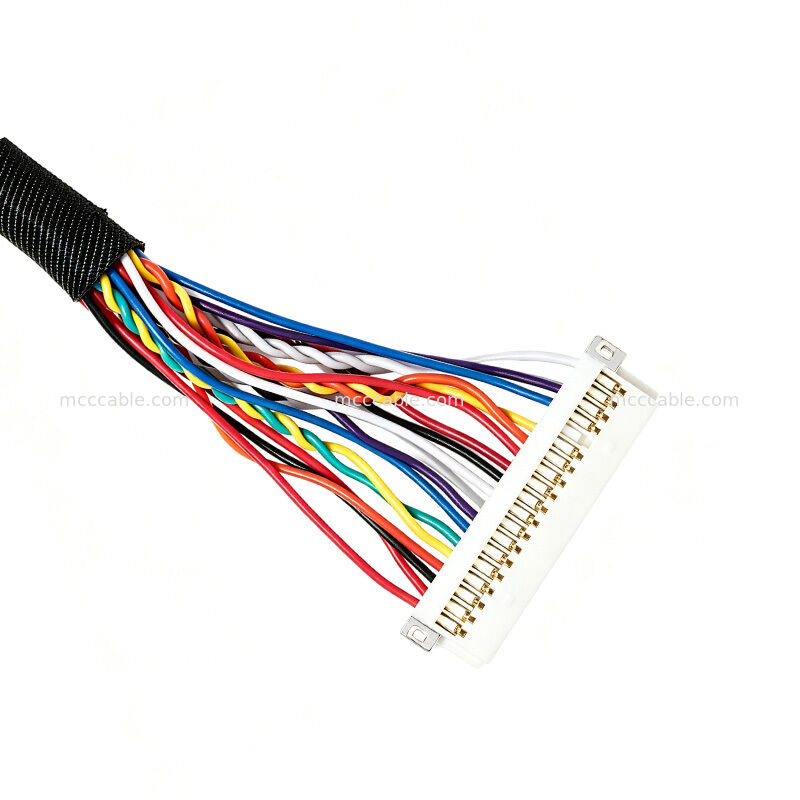

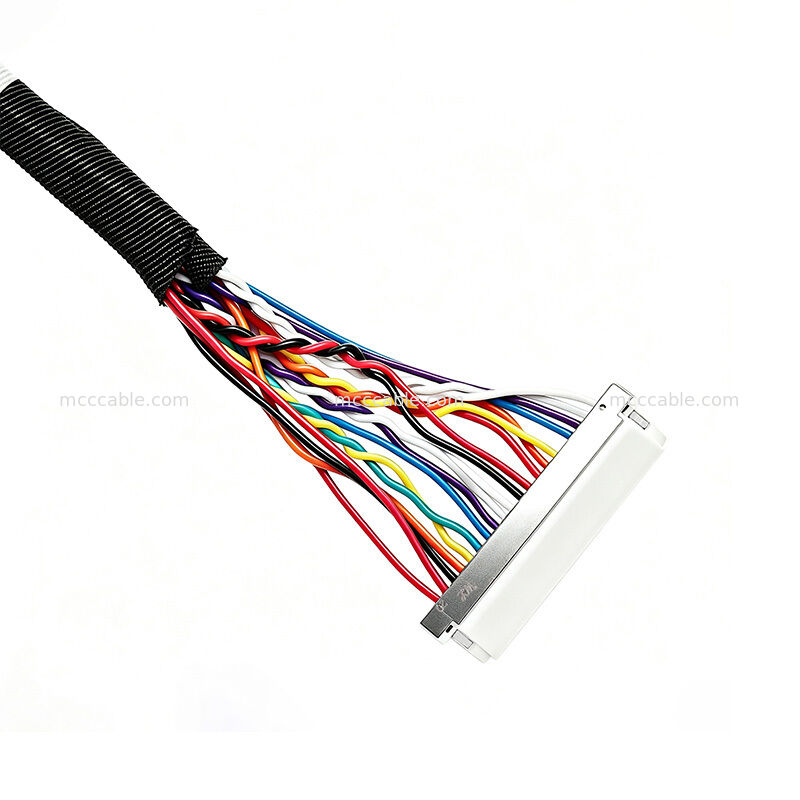

Sisi sebaliknya menggunakan konfigurasi konektor DF19-20P. Seri DF19 adalah keluarga konektor

wire-to-board profil rendah dengan pitch 1,0 mm.

Rakitan kabel menggabungkan selubung pelindung hitam dan pita kain konduktif dalam

konstruksi yang ditentukan. Gambar juga menentukan diagram kawat dengan beberapa koneksi sinyal dan ground.

Kinerja Listrik Rakitan Kabel LVDS FI-RE31HL DF19-20P

Rakitan Kabel LVDS FI-RE31HL DF19-20P ditentukan dengan persyaratan inspeksi listrik

yang dimaksudkan untuk memverifikasi integritas rakitan.

Setiap rakitan jadi diwajibkan menjalani pengujian terbuka, pendek, dan intermiten 100%.

Resistansi konduktor maksimum yang ditentukan adalah 3 Ω, sedangkan resistansi isolasi ditentukan

minimal 10 MΩ dalam kondisi pengujian 200 V DC.

Spesifikasi kabel juga mengidentifikasi konduktor tembaga berlapis timah dan isolasi PVC semi-kaku.

Spesifikasi kawat memberikan ukuran konduktor nominal 7/0,127 mm dan OD konduktor referensi 0,38 mm.

Aplikasi Rakitan Kabel LVDS FI-RE31HL DF19-20P

Rakitan Kabel LVDS FI-RE31HL DF19-20P dapat diposisikan untuk aplikasi yang memerlukan interkoneksi LVDS

ringkas dan konfigurasi rakitan kabel kustom.

Kata kunci aplikasi potensial untuk halaman produk meliputi:

rakitan kabel LVDS

kabel layar LVDS

• kabel sinyal kecepatan tinggi
• rakitan kabel kustom
• kabel LVDS 31 posisi
• kabel konektor pitch 0,5 mm
• kabel konektor profil rendah
• rakitan kabel peralatan elektronik
• kabel antarmuka layar
• rakitan harness kawat kustom
• Kustomisasi Rakitan Kabel LVDS FI-RE31HL DF19-20P
• Rakitan Kabel LVDS FI-RE31HL DF19-20P dapat diproduksi sesuai dengan panjang kabel yang ditentukan,

konfigurasi konektor, susunan kawat, dan persyaratan rakitan.

Untuk proyek rakitan kabel kustom, parameter penting mungkin termasuk panjang kabel, jenis konektor,

ukuran kawat, warna kawat, penetapan pin, konfigurasi terminasi, dan selubung kabel pelindung.
