501646-3400 ke FI-X30HL 34Pin LVDS Kabel Majelis UL20276 10 Pasangan

501646-3400 ke FI-X30HL 34Pin LVDS Kabel Majelis
UL20276 10 Pasangan

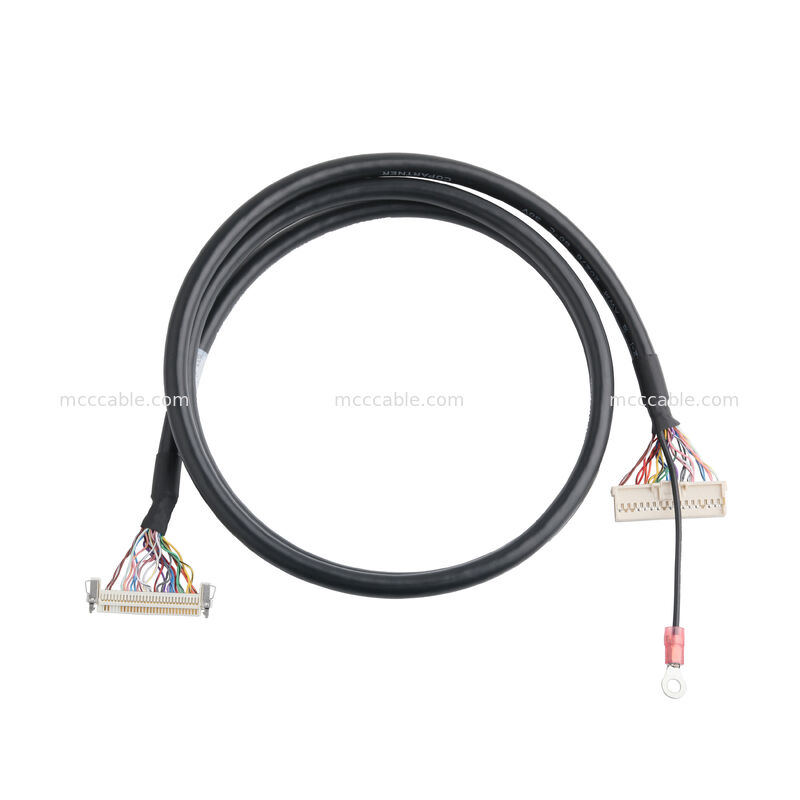

Gambaran Umum Pengaturan Kabel LVDS:

Koleksi kabel tampilan ini dirancang untuk transmisi sinyal kepadatan tinggi antara
modul tampilan internal dan papan kontrol elektronik.
konektor (501646-3400) ke konektor 30 pin (FI-X30HL), memungkinkan
Transmisi sinyal multi-saluran dalam sistem display.

Harness menggunakan kabel multi-inti UL20276 dengan 10 pasangan sinyal bengkok, memberikan
integritas sinyal yang stabil dan gangguan elektromagnetik yang berkurang untuk data kepadatan tinggi
Transmisi.

Sebuah kawat pembuangan khusus dengan ring terminal grounding terintegrasi ke dalam perakitan kabel
untuk meningkatkan kinerja pelindung dan keandalan grounding sistem.

Rangkaian kabel umumnya digunakan dalam modul tampilan, peralatan industri,
sistem tertanam, dan elektronik kontrol di mana transmisi sinyal yang stabil antara
papan dan unit tampilan diperlukan.

OEM dan ODM layanan manufaktur perakitan kabel didukung sesuai dengan
gambar pelanggan atau persyaratan teknis.

Konstruksi perakitan kabel LVDS:

Konektor A

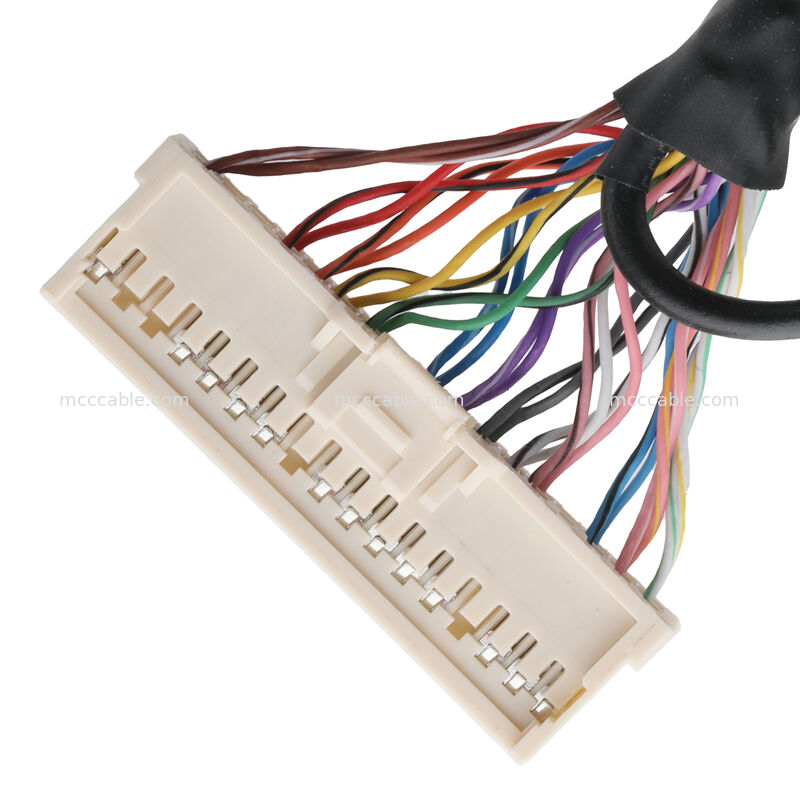

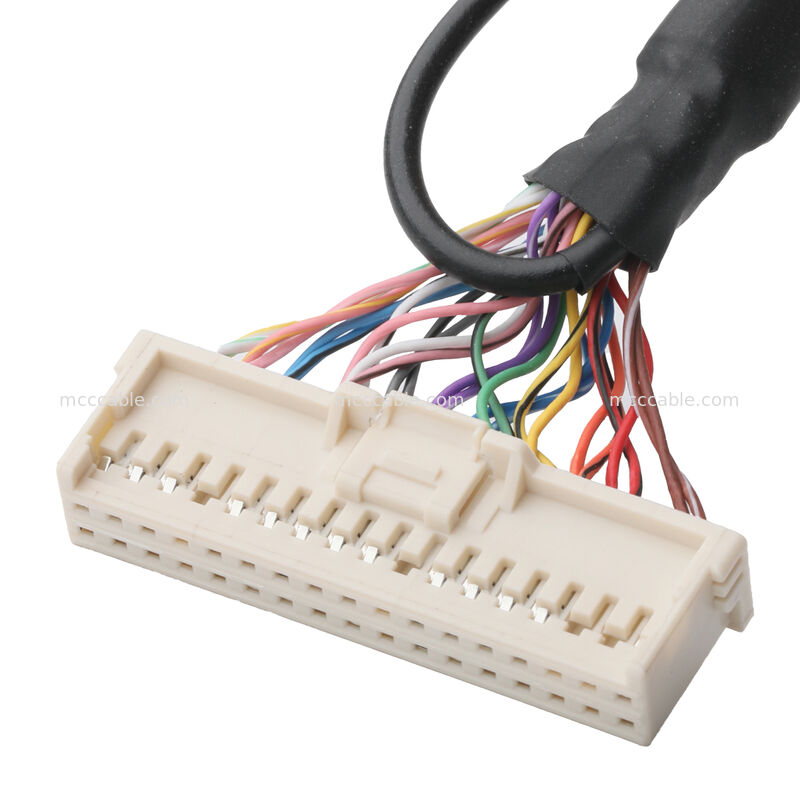

• Konektor papan 34 pin
• Nomor Bagian: 501646-3400

Konektor B

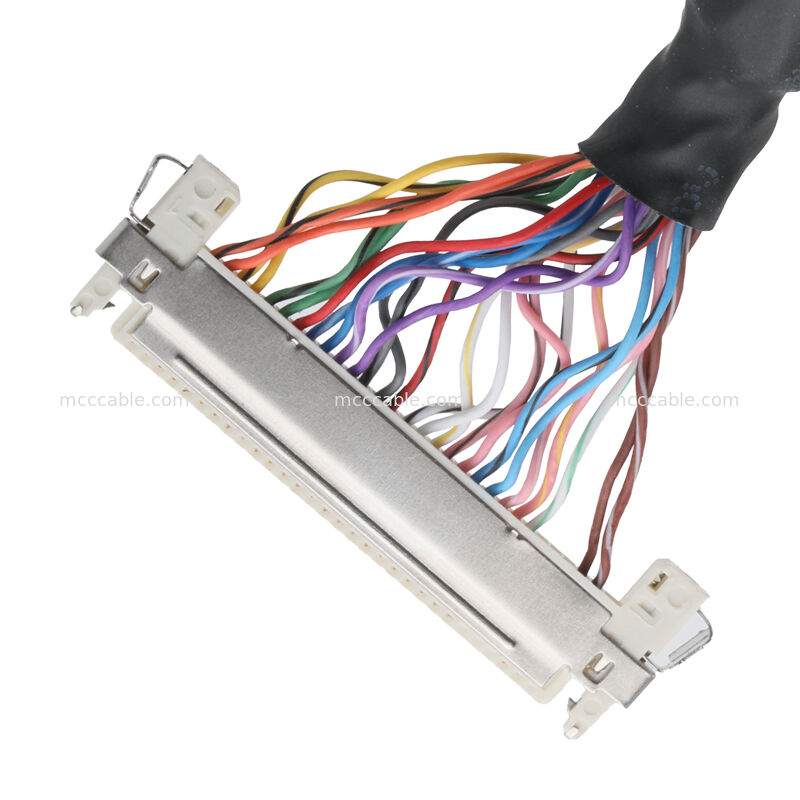

• Konektor tampilan 30-pin
• Nomor Bagian: FI-X30HL

Struktur kabel

• Kabel sinyal multi-inti UL20276
• 10 pasangan sinyal diferensial yang diputar

Sambungan darat

• Kabel pembuangan dengan terminal cincin
• UL1007 20AWG kabel pengantar tanah

Perlindungan kabel

• Tabung penyusutan panas pada cabling breakout
• Kotak kabel luar untuk perlindungan mekanis

Semua detail struktur mengikuti gambar teknik yang disetujui.

Data listrik dari perakitan kabel LVDS:

Aplikasi perakitan kabel LVDS:

Koleksi kabel tampilan ini cocok untuk transmisi sinyal antara modul elektronik
dalam berbagai sistem, termasuk:

• Peralatan tampilan industri
• Sistem kontrol tertanam
• Modul tampilan panel
• Peralatan medis
• Perangkat kontrol otomatisasi

Kabel menyediakan sinyal stabil-densitas tinggi routing antara antarmuka tampilan dan sistem
Papan kontrol.

Pemasangan Kabel LVDS:

Perangkat kabel tampilan ini dapat disesuaikan sesuai dengan persyaratan proyek, termasuk:

• Panjang kabel
• Konfigurasi kabel gauge
• Konfigurasi pin konektor
• Struktur perisai
• Bahan jaket kabel
• Pelabelan atau identifikasi

Layanan manufaktur perakitan kabel OEM dan ODM didukung.

Sino-Media adalah produsen khusus perakitan kabel.
peralatan otomatisasi, bahan baku premium, sistem jaminan kualitas yang kuat,
dan tim teknis yang terampil untuk memberikan kualitas tinggi, kabel kustom dan sabuk
komponen dalam jumlah kecil. teknik kami, produksi, dan kontrol kualitas
tim memastikan keunggulan dari komponen unik ini.
kualitas produk secara terus menerus, memenuhi kebutuhan pelanggan, dan mempertahankan keahlian dalam
Dedikasi kami untuk kepuasan pelanggan mendorong
pertumbuhan perusahaan yang sedang berlangsung.

Q1. Apakah itu pabrik?
A: Ya, kami memiliki lebih dari 16 tahun pengalaman desain dan manufaktur!
Apakah ada sertifikasi?
A: Ya, ada IS09001, ISO14001, TS16949, ISO13485, UL CERIFIED.
Q3. Apa spesialisasi kami?
A: Kami dapat mendesain produk sesuai permintaan.
Q4. Apakah Anda menerima pesanan OEM / ODM?
A: Ya, kami menerima pesanan OEM / ODM. Untuk pesanan OEM, MOQ adalah 100 pcs. Untuk pesanan ODM, MOQ

Biaya cetakan akan dibebankan sesuai desain.
Q5. Berapa lama waktu yang dibutuhkan untuk menyelesaikan pesanan?
A: Untuk pesanan kecil dan produk yang ada di stok, dibutuhkan waktu kurang dari 3 hari untuk persiapan dan pengiriman

Waktu pengiriman tergantung pada pilihan klien, paling cepat 7 hari dan paling lama 1 bulan.
Untuk pesanan besar, karena kita perlu memastikan semua hal termasuk persiapan material, produksi, ini pro

Pengadaan akan memakan waktu 5 sampai 21 hari kerja tergantung pada jumlah pesanan, pengujian 1 sampai 3 hari kerja,

Dan akhirnya, pengemasan 1 hari, jadi tercepat 7 hari dan terpanjang 25 hari tanpa pengiriman.
P6: Sebagai klien jangka panjang, layanan apa lagi yang bisa kita dapatkan?
1. produk baru akan ditawarkan dengan pesanan, sehingga Anda dapat melihat apakah itu adalah produk potensial di pasar a

dan mempromosikan, dan Anda akan memiliki hak untuk menjual kembali produk di distrik Anda.
2Diskon biaya tambahan, harga yang lebih murah pada pembelian produk dalam jumlah yang lebih kecil.
3. Kami dapat menawarkan bantuan pada gambar promosi, dan membuat gambar dengan logo klien '
Q7. Berapa lama garansi untuk kabel, dan jika cacat atau cacat, bagaimana untuk melindungi manfaat Anda?
A: Semua kabel kami dijual dengan garansi 12-36 bulan, dan untuk pesanan kuantitas besar, kami akan menawarkan 0,3%

untuk 0,5% cadangan untuk cacat dikirim dengan pesanan, jadi jika Anda memesan 1000pcs, itu berarti Anda bisa mendapatkan 100

3pcs dengan cadangan. Jika Anda mendapatkan cacat lebih dari 5pcs, dan kurang dari 0,1%, silakan hubungi penjualan dan

menawarkan gambar, dan kami akan menyelesaikan masalah Anda dengan cara mengganti dengan pesanan baru atau pengembalian dana.
Q8. Apakah Anda menerima pesanan sampel gratis?
A: Ya, pesanan sampel didukung, beberapa sampel dapat ditawarkan gratis eksklusif pengiriman barang.
