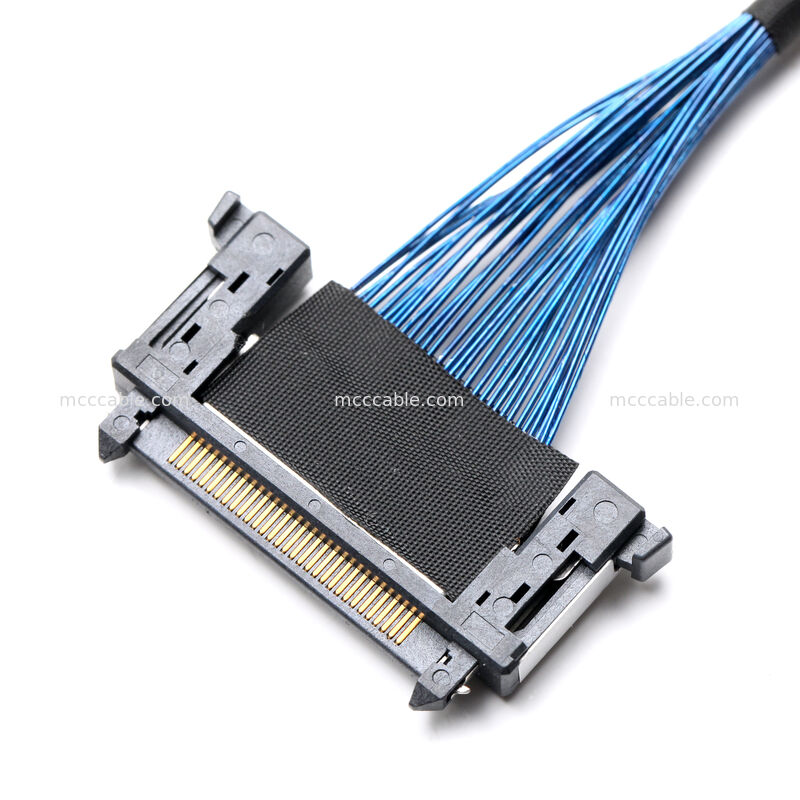

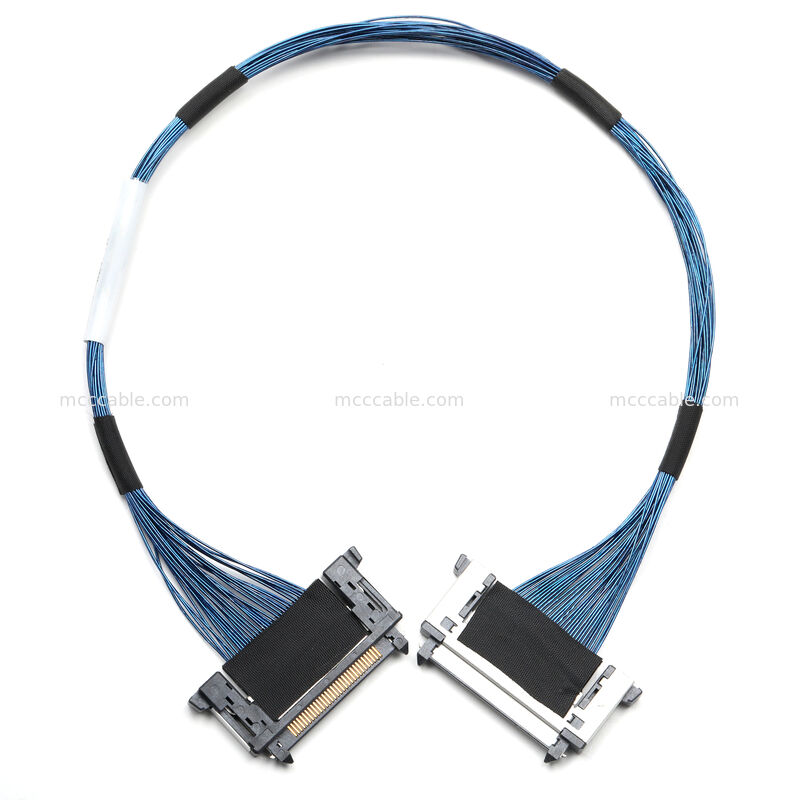

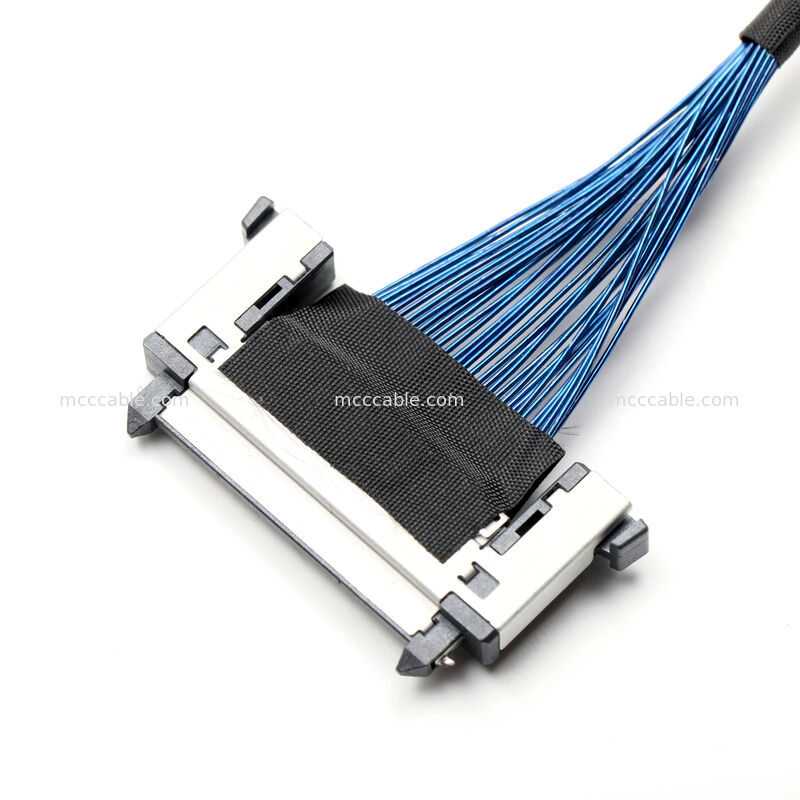

Pengumpulan Kabel Sinyal Densitas Tinggi dengan Kabel Biru 40AWG dan Konektor Kunci

Pengumpulan kabel sinyal dengan kepadatan tinggi dengan kabel biru 40AWG
dan Konektor Kunci



Aplikasi dari High-Density Signal Cable Assembly:

Koleksi kabel sinyal kepadatan tinggi ini dirancang untuk transmisi sinyal internal
antara modul elektronik yang berjarak dekat.
Berdasarkan struktur konektor kompak dan kabel paralel ukuran halus yang ditunjukkan pada
gambar, biasanya digunakan dalam:

1. Modul tampilan dan panel tertanam
2. Papan kontrol industri dengan ruang routing terbatas
3. Sistem elektronik kompak yang membutuhkan sinyal multi-saluran yang stabil
4. Peralatan di mana panjang kabel yang terkontrol dan retensi konektor sangat penting

Desain konektor mengunci membantu mempertahankan kontak yang dapat diandalkan di lingkungan di mana
getaran atau kawin berulang dapat terjadi.

Konfigurasi produk dari perakitan kabel sinyal kepadatan tinggi:

Karakteristik listrik dari perakitan kabel sinyal kepadatan tinggi:

Menurut catatan gambar, ini tinggi-densitas kabel sinyal perakitan secara listrik
diverifikasi untuk memastikan transmisi sinyal yang stabil:

1. Tes 100% terbuka, pendek, dan intermitensi diterapkan
2. Resistensi konduktor: ≤ 2,0 Ohm
3. Resistensi isolasi: ≥ 2 MΩ @ 200V DC
4. Tahan tegangan: 250V AC, 0,5 mA, 10 ms

Tes ini membantu memastikan konsistensi dan keandalan untuk antarmuka sinyal multi-pin dalam
desain elektronik.

Keuntungan struktural dari perakitan kabel sinyal kepadatan tinggi:

Struktur yang ditunjukkan pada gambar dan gambar menekankan keandalan dalam ruang terbatas:

1. Kawat 40AWG halus memungkinkan kepadatan pin yang tinggi tanpa ketebalan kabel yang berlebihan
2. Routing kabel paralel mendukung jalur sinyal yang terorganisir
3. Pemanasan pita kain meningkatkan pengurangan ketegangan dan pengelolaan kabel
4. Struktur konektor mengunci meningkatkan stabilitas kawin

Konstruksi ini cocok untuk aplikasi di mana kabel bulat standar tidak praktis.

Opsi khusus untuk perakitan kabel sinyal kepadatan tinggi:

Meskipun perakitan ini ditunjukkan dengan struktur dan panjang yang ditentukan, kustomisasi adalah
didukung di tingkat manufaktur:

1. Panjang kabel dapat disesuaikan dengan tata letak sistem
2. Penugasan pin dapat mengikuti gambar yang disetujui pelanggan
3. Warna kawat, metode pembungkus, dan posisi fiksasi dapat disesuaikan
4. Lingkup pengujian listrik dapat disesuaikan dengan persyaratan aplikasi

Semua custom build diproduksi berdasarkan gambar yang dikonfirmasi untuk memastikan dimensi dan
konsistensi listrik.
