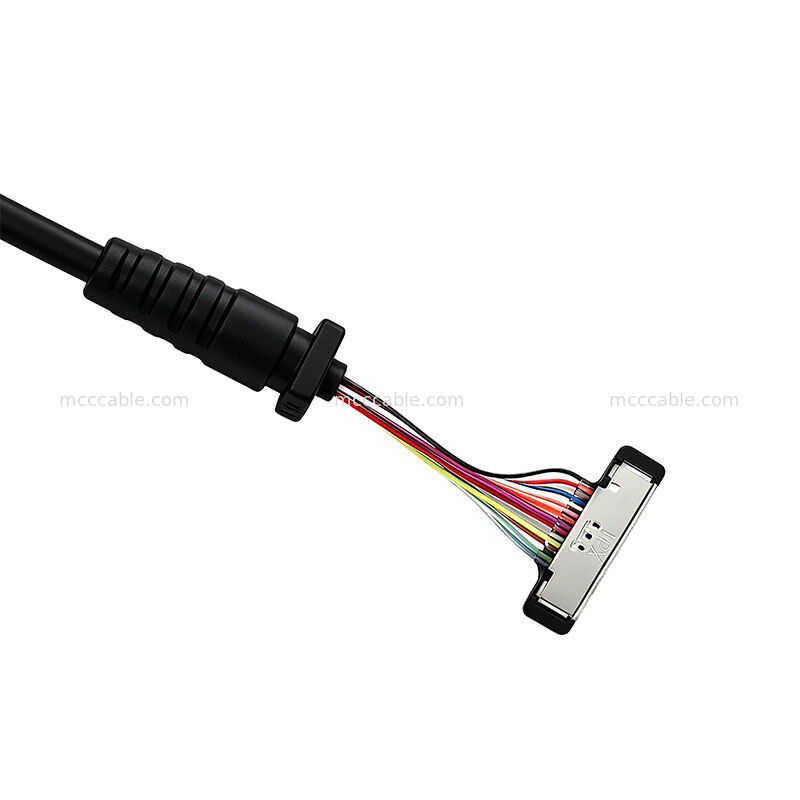

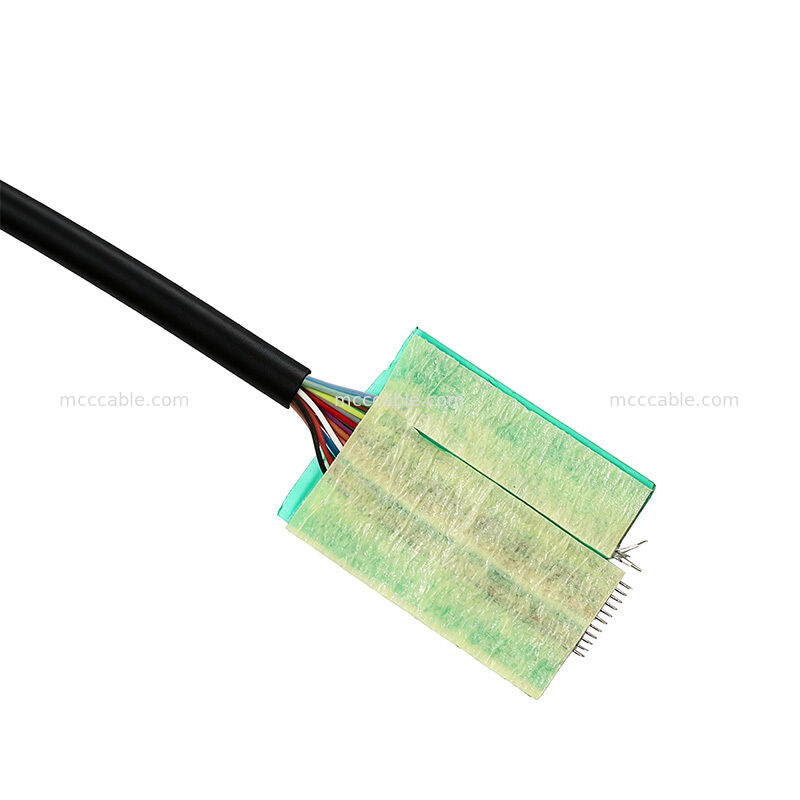

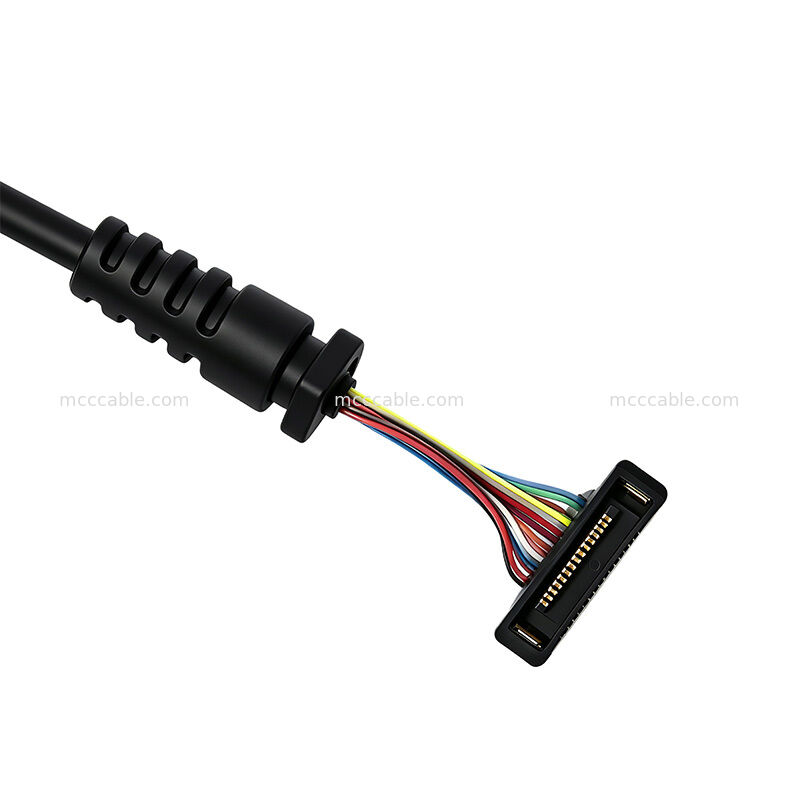

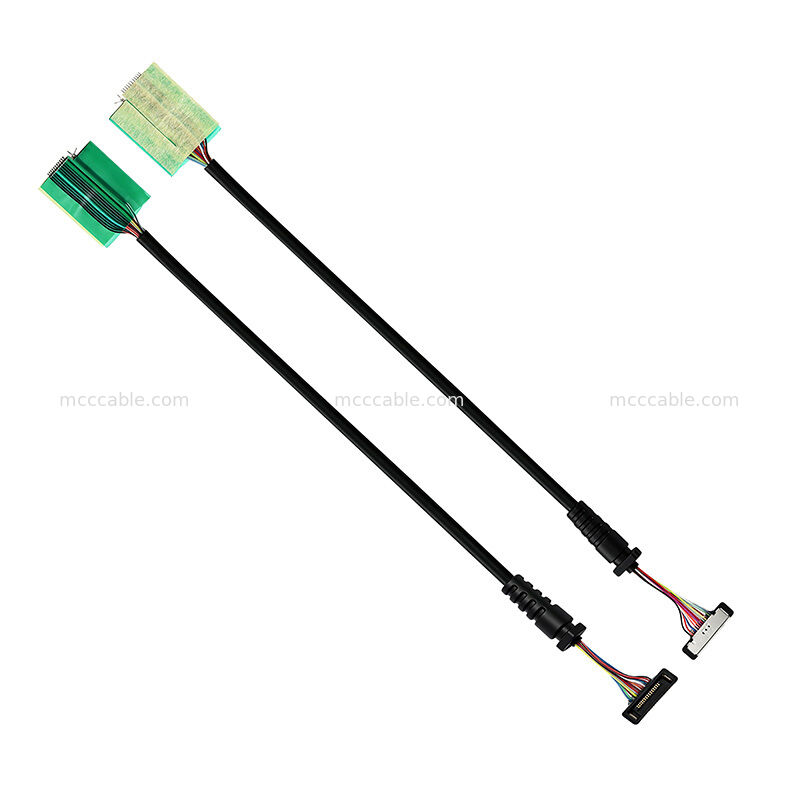

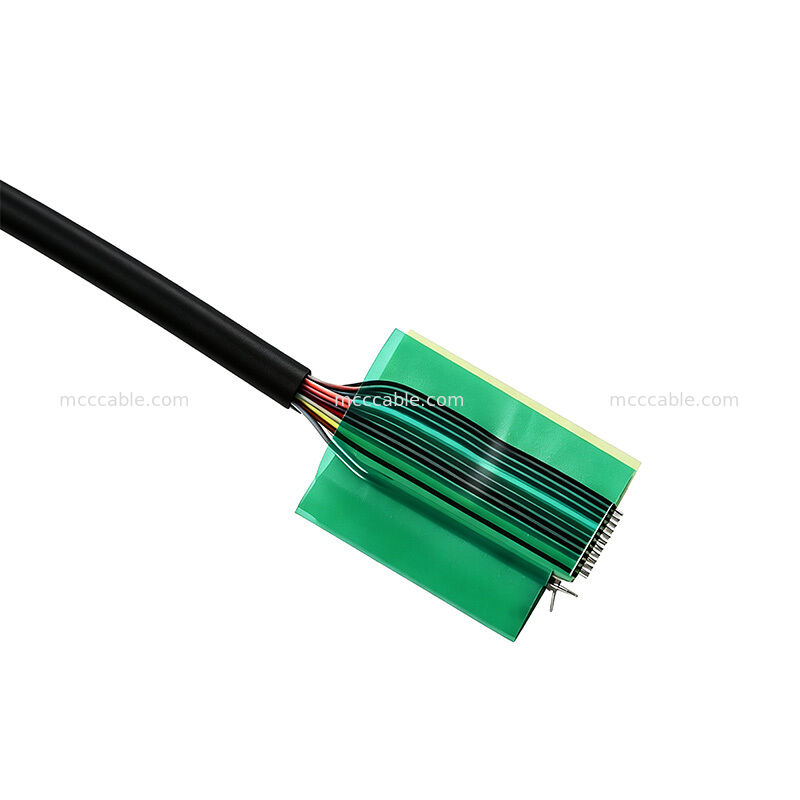

20373-R14T-06 14C Ultra Fine Micro Coaxial Cable Assembly

20373-R14T-06 14C Micro Coaxial Cable Assembly adalah rakitan kabel kustom ringkas yang dirancang dengan struktur koaksial MCC 14 konduktor. Konfigurasi kabel menggabungkan konduktor 2 × 42 AWG dan 12 × 36 AWG, dengan konstruksi koaksial MCC 50Ω untuk aplikasi transmisi sinyal yang ringkas.

Dengan panjang kabel jadi 150 ± 5 mm dan diameter kabel keseluruhan 2,10 ± 0,20 mm, rakitan kabel mikro koaksial ultra halus ini cocok untuk aplikasi di mana perutean kabel yang ringkas dan profil kabel yang kecil penting.

Struktur Rakitan Kabel Mikro Koaksial 20373-R14T-06

Rakitan kabel 20373-R14T-06 menggunakan konfigurasi koaksial MCC 14C yang terdiri dari konduktor 2 × 42 AWG dan 12 × 36 AWG. Kabel koaksial MCC 42 AWG ditentukan sebagai kabel koaksial 50Ω, sedangkan kabel 36 AWG digunakan sebagai konduktor diskrit dalam rakitan kabel.

Rakitan kabel juga menggabungkan lem UV 8806 HF RP untuk proses terminasi kabel yang ditentukan.

Spesifikasi Kabel 20373-R14T-06 14C

Spesifikasi

Detail

Jenis Kabel

Rakitan Kabel Mikro Koaksial

Jumlah Sirkuit

14C

Struktur Kabel

2 × 42 AWG + 12 × 36 AWG MCC Koaksial

Impedansi Koaksial

Konfigurasi standar memiliki panjang kabel 150 ± 5 mm dan diameter kabel keseluruhan 2,10 ± 0,20 mm.

Konstruksi mikro koaksial 14C yang ringkas membantu mempertahankan profil kabel yang kecil untuk aplikasi yang membutuhkan banyak konduktor sinyal dalam ruang perutean yang terbatas.

Aplikasi Rakitan Kabel Kustom 20373-R14T-06

• Rakitan kabel mikro koaksial 20373-R14T-06 cocok untuk peralatan elektronik ringkas dan aplikasi transmisi sinyal yang membutuhkan konfigurasi kabel koaksial multi-konduktor.

• Struktur 14C, kabel koaksial MCC 50Ω, diameter kabel nominal ringkas 2,10 mm, dan panjang kabel kustom 150 mm menjadikan konfigurasi ini cocok untuk perutean kabel yang terbatas ruang dan persyaratan interkoneksi elektronik yang disesuaikan.
