105411-1104 4 Sirkuit Rakitan Kabel Daya Kustom

Rakitan Kabel Daya 4 Sirkuit 105411-1104 adalah rakitan kabel listrik kustom yang dirancang

dengan kabel berinsulasi PTFE UL1180 16AWG dan konfigurasi konektor pemasangan panel 4 sirkuit yang ringkas.

Kabel menggunakan kabel PTFE UL1180 yang diberi peringkat 300V dan 200°C, membuatnya cocok untuk aplikasi

koneksi listrik suhu tinggi. Konfigurasi kabel yang ditentukan menggunakan kabel merah dan biru dengan

panjang pemotongan 268 ± 2 mm.

Rakitan dirancang untuk koneksi listrik yang andal dan tunduk pada pengujian terbuka, hubung singkat

dan intermiten 100%. Produk juga ditentukan sesuai dengan RoHS3.0.

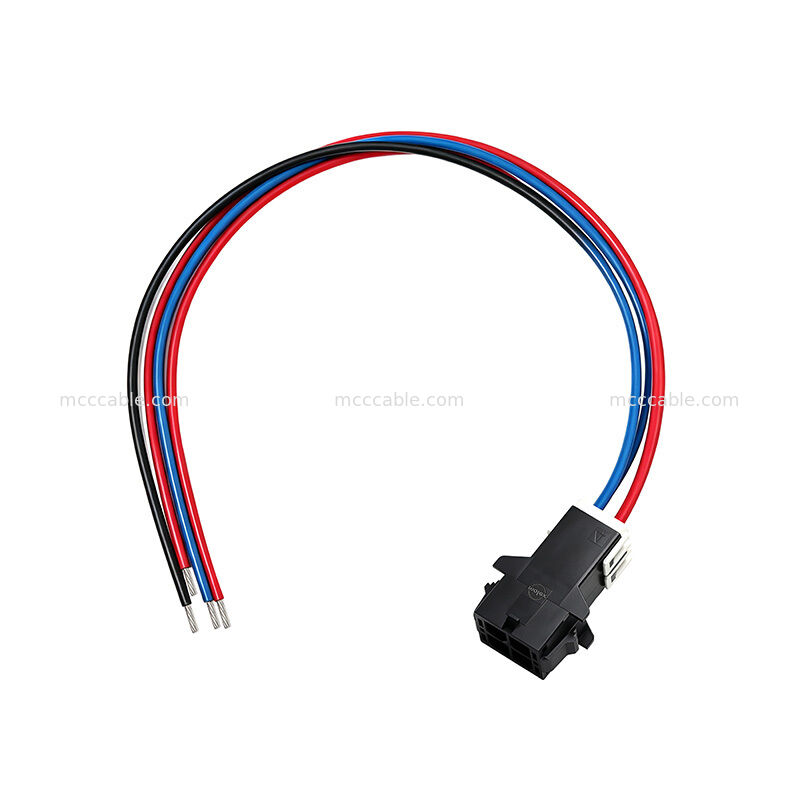

Struktur Rakitan Kabel Daya 4 Sirkuit 105411-1104

Rakitan kabel 105411-1104 menggunakan konfigurasi 4 sirkuit dengan kabel berinsulasi PTFE UL1180

dan koneksi terminal.

Struktur kabel utama meliputi:

• 4 sirkuit listrik
• Kabel PTFE UL1180 16AWG
• Peringkat tegangan 300V
• Suhu terukur 200°C
• Warna kabel merah dan biru
• Konfigurasi konektor pemasangan panel
• Koneksi terminal berlapis timah

Terminal yang ditentukan dirancang untuk kabel 14/16AWG, sedangkan spesifikasi kabel menggunakan

konduktor 16AWG.

Spesifikasi Kabel Daya PTFE UL1180 105411-1104

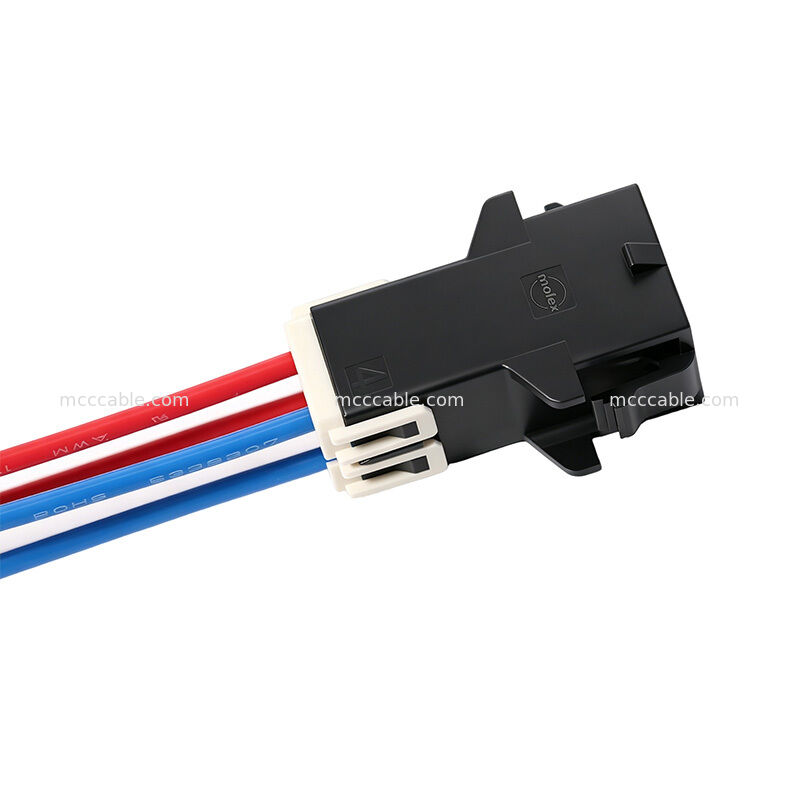

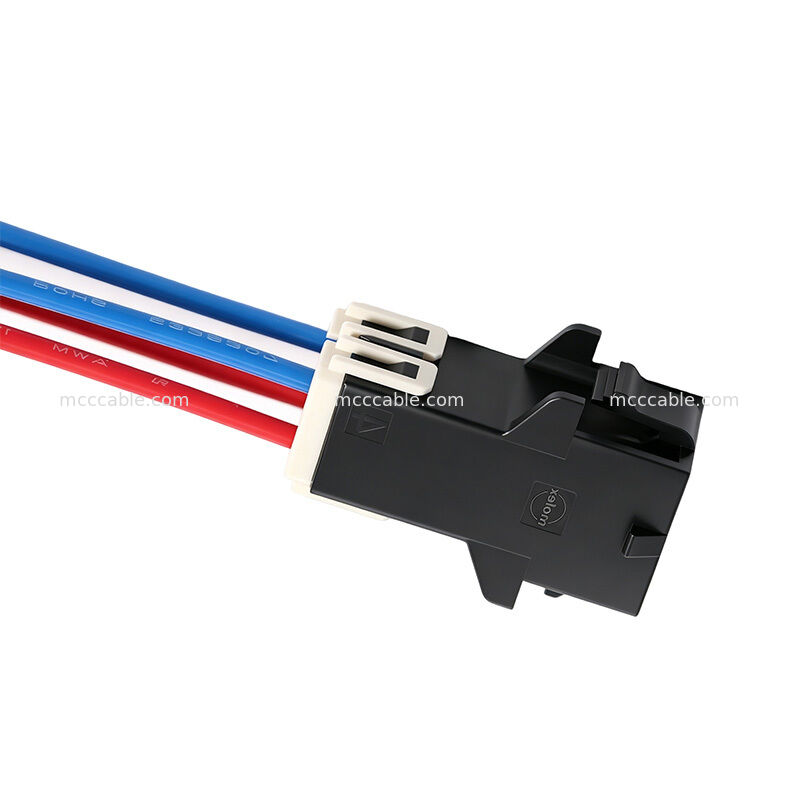

Rakitan Kabel Konektor 4 Sirkuit 105411-1104

Konfigurasi konektor 105411-1104 adalah housing colokan pemasangan panel 4 sirkuit dengan

pitch 5,7 mm. Rakitan juga menggunakan komponen TPA 4 sirkuit untuk penahanan terminal.

Sistem konektor yang ditentukan dirancang untuk posisi terminal yang aman dan koneksi listrik

pemasangan panel yang ringkas.

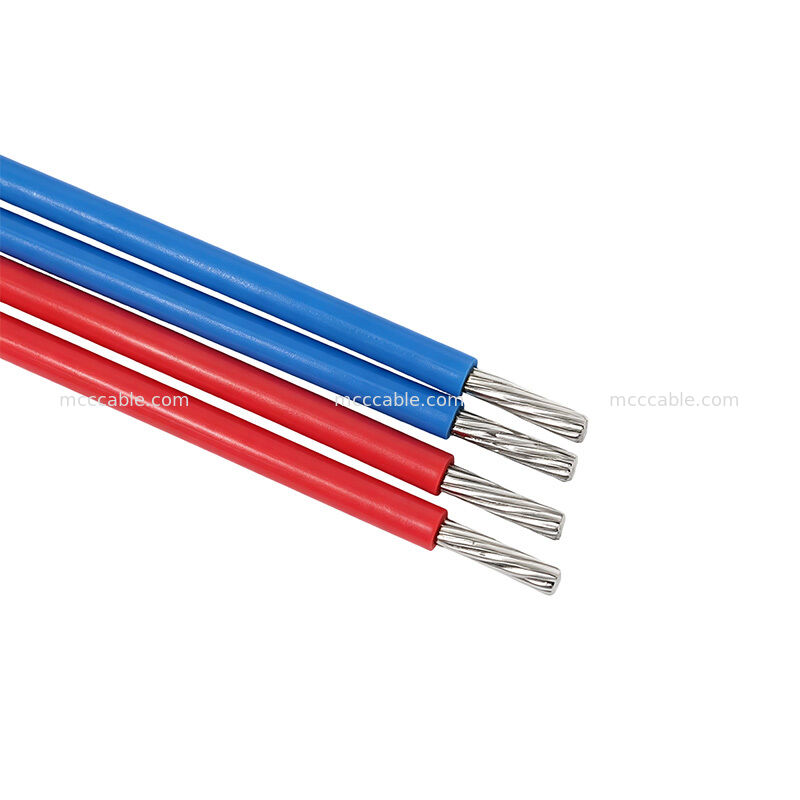

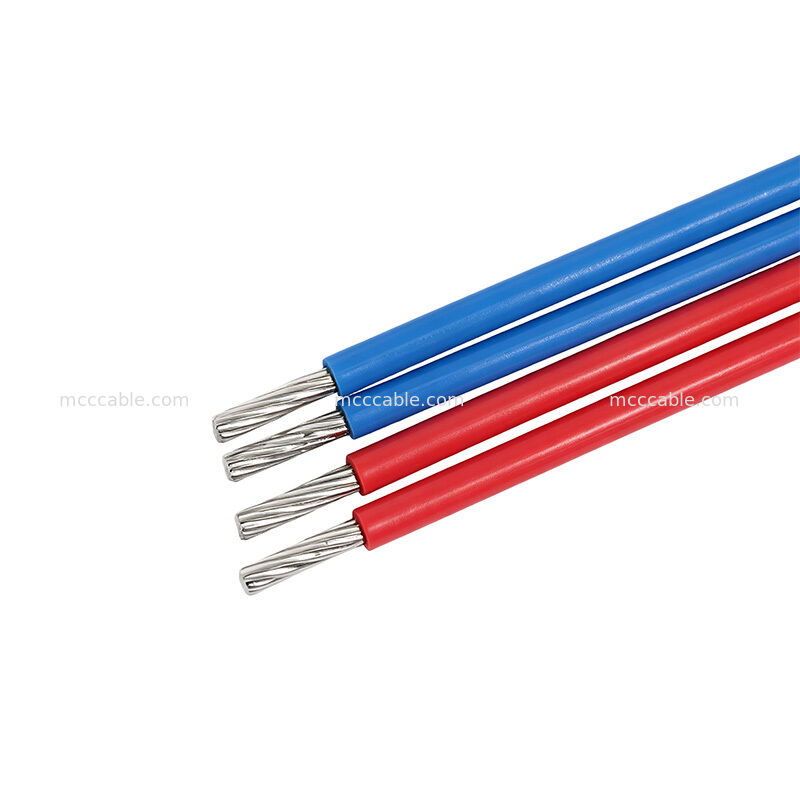

Fitur Kabel PTFE Suhu Tinggi 105411-1104

Rakitan kabel 105411-1104 menggunakan kabel berinsulasi PTFE UL1180 dengan rentang suhu

terukur -60°C hingga +260°C untuk spesifikasi bahan kabel, sedangkan peringkat UL yang berlaku

ditentukan sebagai 200°C dan 300V.

Spesifikasi kabel juga mencakup:

• Isolasi PTFE
• Konduktor untai 16AWG
• Konduktor tembaga berlapis nikel
• Peringkat api VW-1
• Peringkat tegangan 300V
• Kinerja suhu tinggi
• Spesifikasi uji lentur dingin dan kejutan termal

Spesifikasi kabel mencantumkan konstruksi konduktor 19/0.30 dan diameter luar nominal

2,18 ± 0,10 mm.

Pengujian Listrik Rakitan Kabel Daya 105411-1104

Rakitan kabel daya 105411-1104 ditentukan untuk pengujian listrik 100% selama produksi.

Persyaratan pengujian meliputi:

• Pengujian sirkuit terbuka 100%
• Pengujian hubung singkat 100%
• Pengujian intermiten 100%
• Resistansi konduktor: Maks. 3Ω
• Resistansi isolasi: Min. 10MΩ / 200V DC / 10ms

Persyaratan ini ditentukan sebagai bagian dari persyaratan kualitas rakitan kabel.

Aplikasi Rakitan Kabel Daya Kustom 105411-1104

Rakitan Kabel Daya 4 Sirkuit 105411-1104 cocok untuk aplikasi koneksi listrik yang

membutuhkan beberapa sirkuit daya, isolasi suhu tinggi, dan konfigurasi konektor yang ringkas.

Area aplikasi potensial meliputi:

• Peralatan industri
• Sistem kontrol listrik
• Modul koneksi daya
• Peralatan suhu tinggi
• Pengkabelan peralatan internal
• Rakitan kabel OEM kustom

Kombinasi kabel PTFE 16AWG, peringkat 300V, dan isolasi suhu tinggi menjadikan konfigurasi

ini cocok untuk aplikasi di mana ketahanan termal dan koneksi listrik yang andal

penting.

Manufaktur Rakitan Kabel Kustom 105411-1104

Rakitan kabel 105411-1104 dapat diproduksi sebagai solusi kabel yang disesuaikan sesuai

dengan panjang kabel yang dibutuhkan, warna kabel, konfigurasi terminal, dan persyaratan

rakitan. Konfigurasi standar menentukan panjang pemotongan 268 ± 2 mm, dengan identifikasi

kabel merah dan biru untuk rakitan empat sirkuit.
