Custom 70093-0800 untuk 45559-0002 Sync Card Power Kabel Assembly

Kustom 70093-0800 hingga 45559-0002
Rakitan Kabel Daya Kartu Sinkronisasi



70093-0800 hingga 45559-0002 Teknis Perakitan Kabel
Ringkasan

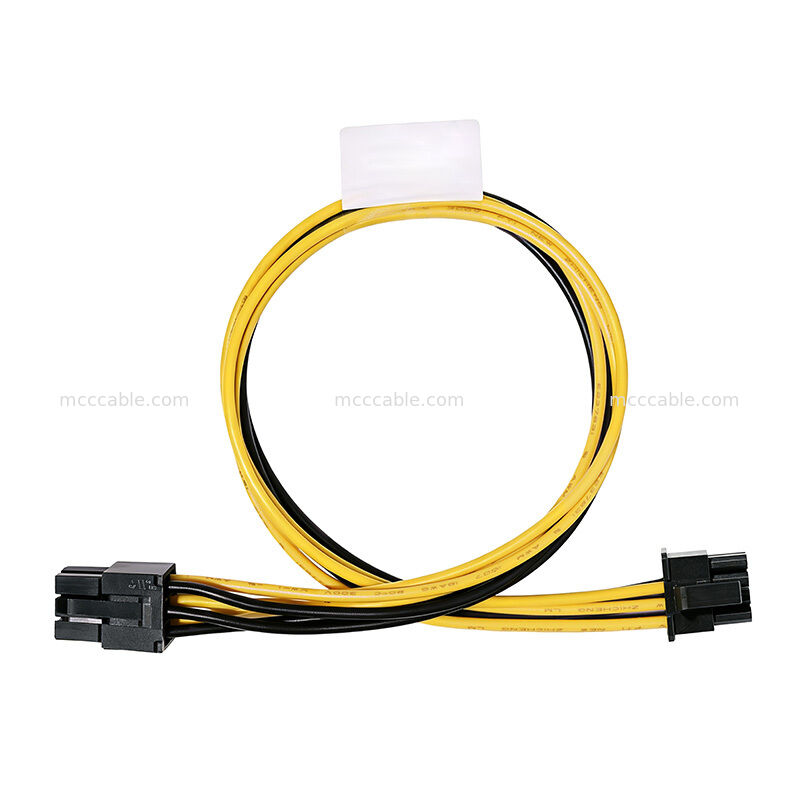

Rakitan kabel daya 70093-0800 hingga 45559-0002 adalah kabel khusus berkinerja tinggi
harness yang dirancang untuk Sync Card Power untuk sistem X13DEG-OA. Menampilkan 8-pin
Konektor pitch 3,00mm di satu ujung dan konektor pitch 4,20mm 6-pin di ujung lainnya, ini
12 inci ($12'' \pm 0,5''$) perakitan menyediakan pengiriman daya dan ground +12V yang andal
koneksi. Diproduksi secara ketat sesuai dengan standar lingkungan RoHS 3, itu
menjamin ketahanan termal dan listrik yang tinggi untuk aplikasi industri dan server yang menuntut.

Pinout Listrik & Peta Pengkabelan untuk 70093-0800

Konektor 8 posisi 70093-0800 (CN1) dikonversi menjadi konektor 6 posisi 45559-0002
(CN2) menggunakan konduktor tembaga 18AWG berkualitas tinggi. Di bawah ini adalah rincian penetapan pin:

Daftar Bahan & Spesifikasi untuk Majelis 70093-0800

Rangkaian kabel daya khusus ini terintegrasi dengan komponen standar industri yang diakui UL:

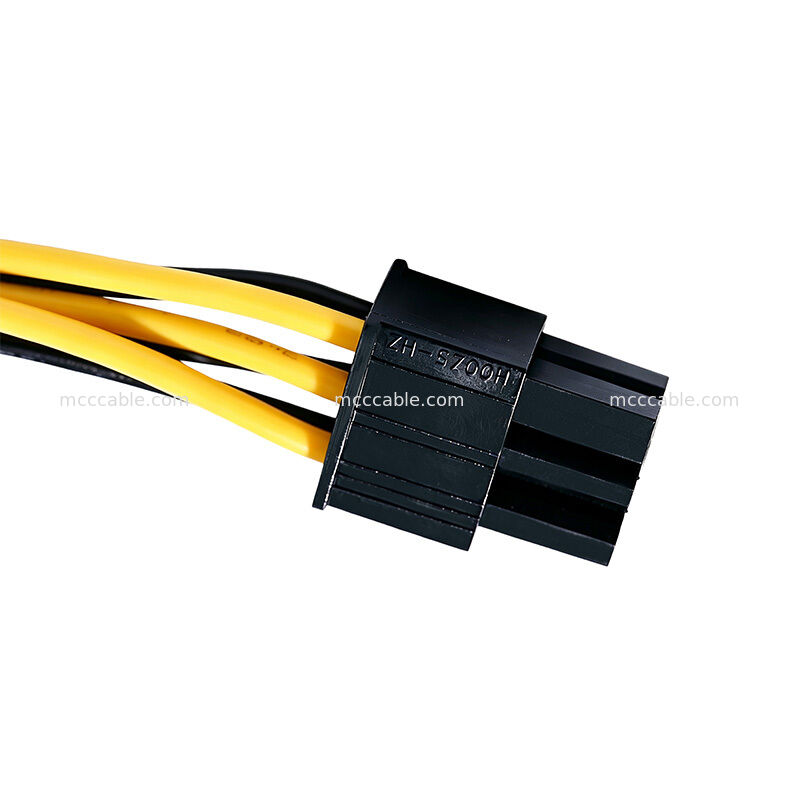

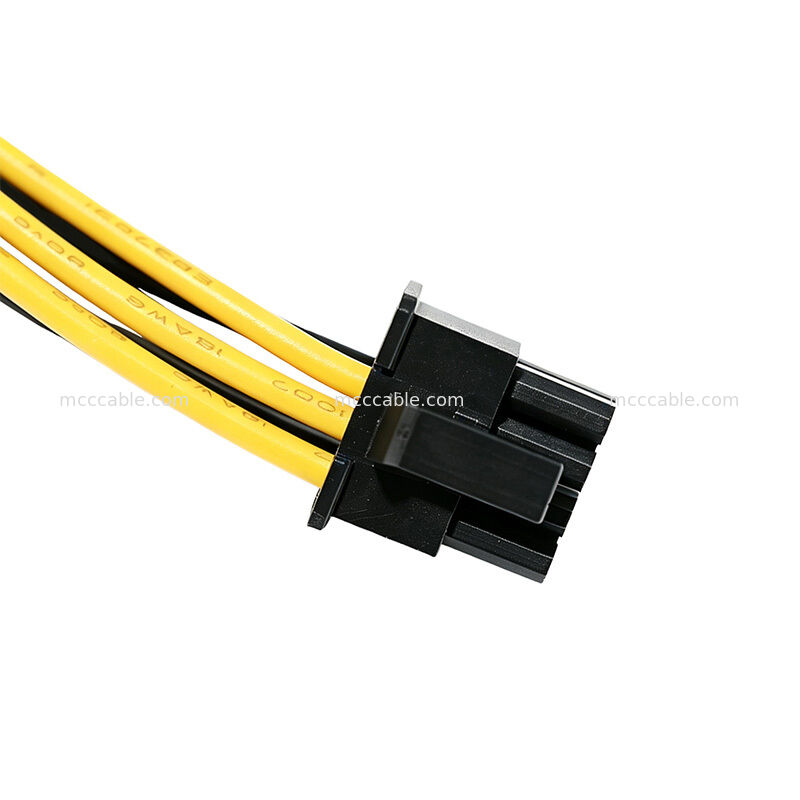

Antarmuka CN1 (Setara 70093-0800): Konektor 8 Posisi Micro-Hi, pitch 3,00mm,
Housing berwarna hitam, peringkat tahan api UL94V-0.

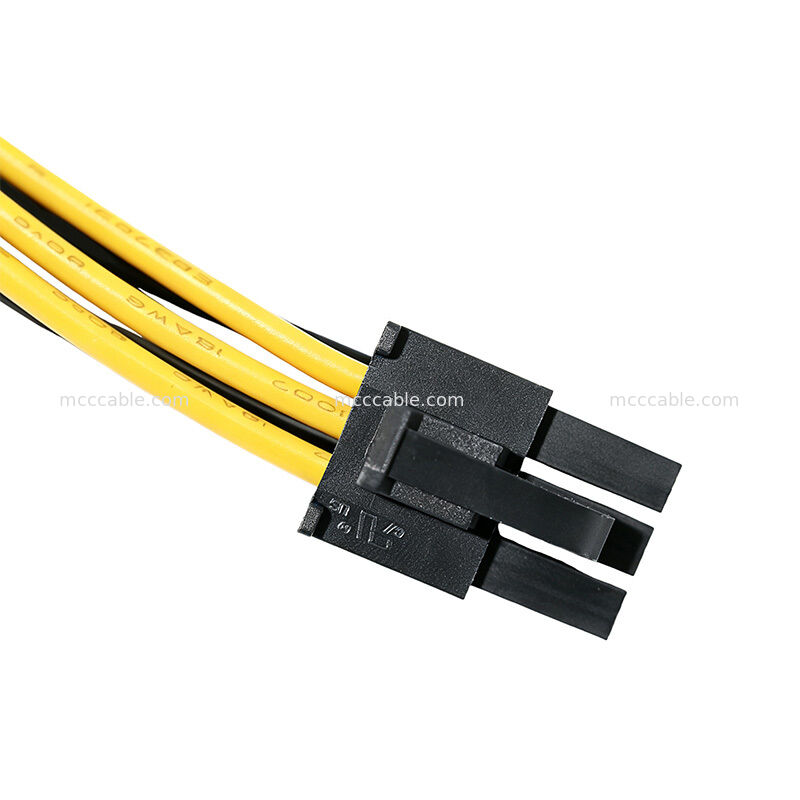

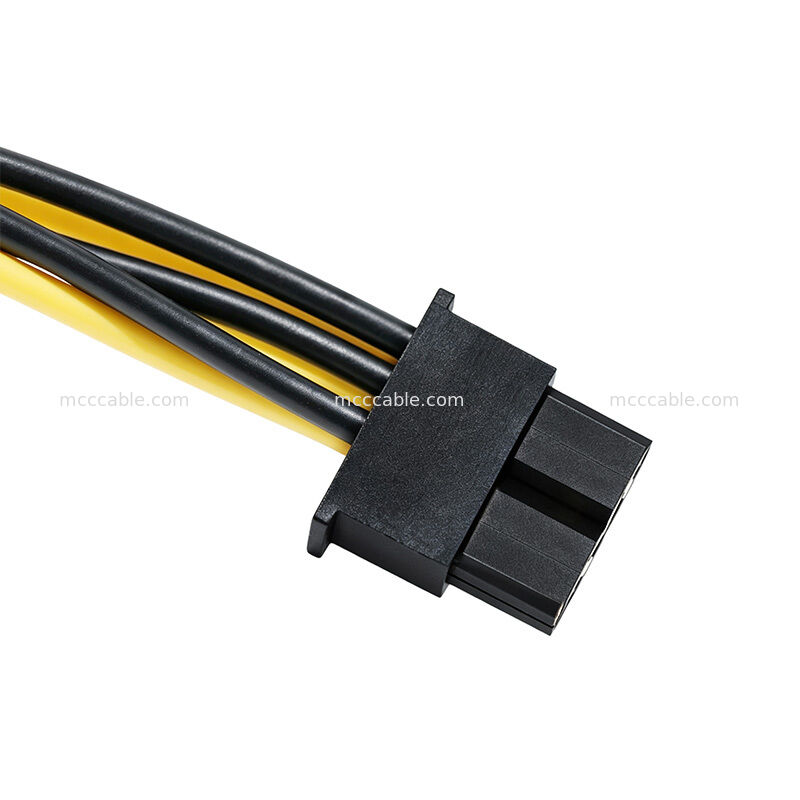

Antarmuka CN2 (Setara 45559-0002): Konektor Daya 6 Posisi, pitch 4,20mm,
Housing berwarna hitam, peringkat tahan api UL94V-0.

Terminal Crimp: Kontak soket berlapis timah dengan konduktivitas tinggi yang cocok untuk kabel 16–24 AWG.

Kawat Pengait (300V UL1007): UL1007 mengenali kawat terdampar 18AWG (Hitam untuk Ground,
Kuning untuk +12V).

Identifikasi Kustom: Label bungkus khusus diterapkan di tengah dengan detail bagian, nomor PO,
dan info revisi sesuai kebutuhan pelanggan.

Jaminan Mutu & Standar Pengujian untuk 45559-0002
Kabel

Untuk memastikan stabilitas tinggi dan konektivitas tanpa batas, semua kabel 70093-0800 hingga 45559-0002
perakitan tunduk pada kontrol manufaktur yang ketat:

Sesuai RoHS 3: Bebas bahan berbahaya, sesuai dengan standar Eropa
arahan lingkungan hidup.

Pengujian Crimp & Pull-Force Presisi: Setiap terminal crimp diverifikasi untuk mencegahnya
pemutusan atau tegangan turun.

Uji Kontinuitas Listrik 100%: Diuji sepenuhnya untuk kontinuitas sirkuit, korsleting, dan
penyelarasan pinout yang benar sebelum pengiriman.

Layanan Kustomisasi OEM untuk Kabel 70093-0800
Majelis

Kami menyediakan solusi manufaktur khusus yang lengkap berdasarkan aplikasi spesifik Anda
persyaratan:

Pengukur & Isolasi Kawat: Opsi tersedia dalam suhu tinggi 16AWG, 18AWG, atau Teflon
konfigurasi kawat.

Panjang Kabel Khusus: Panjang kabel khusus disesuaikan dengan tata letak enclosure internal Anda
melampaui desain standar 12 inci.

Pelabelan & Pengemasan: Pelabelan, serialisasi, dan penyesuaian dengan nilai UL969 yang disesuaikan
opsi pengemasan ESD anti-statis.

Sino-Media adalah produsen perakitan kabel khusus. Kami menggunakan yang mutakhir
peralatan otomasi, bahan baku premium, sistem jaminan kualitas yang kuat,
dan tim teknis yang terampil untuk memberikan kabel dan harness khusus berkualitas tinggi
komponen dalam jumlah kecil. Teknik, produksi, dan kontrol kualitas kami
tim memastikan keunggulan komponen unik ini. Misi kami adalah untuk meningkatkan
kualitas produk secara terus-menerus, memenuhi kebutuhan pelanggan, dan mempertahankan keahlian di bidangnya
bahan yang kami gunakan dan rekomendasikan. Dedikasi kami terhadap kepuasan pelanggan mendorong
pertumbuhan berkelanjutan perusahaan.

Q1. Apakah itu pabrik?
A: Ya, kami memiliki lebih dari 16 tahun pengalaman desain dan manufaktur!
Q2. Apakah ada sertifikasi?
A: Ya, ada IS09001,ISO14001,TS16949,ISO13485,UL BERSERTIFIKAT.
Q3. Apa spesialisasi kami?
A: Kami dapat mendesain produk pada aplikasi.
Q4. Apakah Anda menerima pesanan OEM/ODM?
J: Ya, kami menerima pesanan OEM/ODM. Untuk pesanan oem, moq adalah 100pcs. Untuk pesanan ODM, moq

1000 buah. Biaya cetakan akan dikenakan sesuai desain.
Q5. Berapa lama waktu yang dibutuhkan untuk menyelesaikan pesanan?
A: Untuk pesanan kecil dan produk dalam stok, dibutuhkan waktu kurang dari 3 hari untuk persiapan dan pengiriman

ry, dan waktu pengiriman tergantung pilihan klien, paling cepat 7 hari dan paling lama 1 bulan.
Untuk pesanan besar, karena kami perlu mengonfirmasi semua hal termasuk persiapan material, produksi, pro ini

cedure akan memakan waktu 5 hingga 21 hari kerja sesuai dengan jumlah pesanan, pengujian 1 hingga 3 hari kerja, a

dan terakhir packing 1 hari, jadi paling cepat 7 hari dan paling lama 25 hari tanpa pengiriman.
Q6. Sebagai klien jangka panjang, layanan apa lagi yang bisa kami dapatkan?
1. Produk baru akan ditawarkan berdasarkan pesanan, sehingga Anda dapat melihat apakah produk tersebut potensial di pasaran a

dan promosikan, dan Anda berhak menjual kembali produk tersebut di distrik Anda.
2. Diskon biaya tambahan, harga lebih murah untuk pembelian produk dalam jumlah lebih sedikit.
3. Kami dapat menawarkan bantuan pada gambar promosi, dan membuat gambar dengan logo klien
Q7. Berapa lama garansi untuk kabel tersebut, dan jika rusak atau rusak, bagaimana cara melindungi manfaatnya?
A: Semua kabel kami dijual dengan garansi 12-36 bulan, dan untuk pesanan jumlah besar, kami akan menawarkan 0,3%

hingga cadangan 0,5% untuk cacat yang dikirim bersama pesanan, jadi jika Anda memesan 1000 PC, itu berarti Anda bisa mendapatkan 100

3pcs dengan cadangan. Jika Anda mendapatkan kesalahan lebih dari 5 buah, dan kurang dari 0,1%, silakan hubungi bagian penjualan dan

menawarkan gambar, dan kami akan menyelesaikan masalah Anda dengan cara mengganti dengan pesanan baru atau pengembalian uang.
Q8. Apakah Anda menerima pesanan sampel gratis?
A: Ya, pesanan sampel didukung, beberapa sampel dapat ditawarkan secara gratis, tidak termasuk pengiriman barang.
