Tempat asal:
Cina
Nama merek:
Customization
Sertifikasi:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Nomor model:
Rakitan Kabel Hibrida Motor Servo 8-Pin M23
Rakitan Kabel Hibrida Motor Servo 8-Pin M23
– Interkoneksi Industri OEM Kustom
Rakitan Kabel Hibrida Motor Servo 8-Pin M23:
Rakitan Kabel Hibrida Motor Servo 8-Pin M23 ini adalah solusi OEM kustom yang dirancang
untuk sistem motor servo industri yang membutuhkan daya terintegrasi, sinyal, pengereman, dan termal
transmisi umpan balik dalam satu kabel.

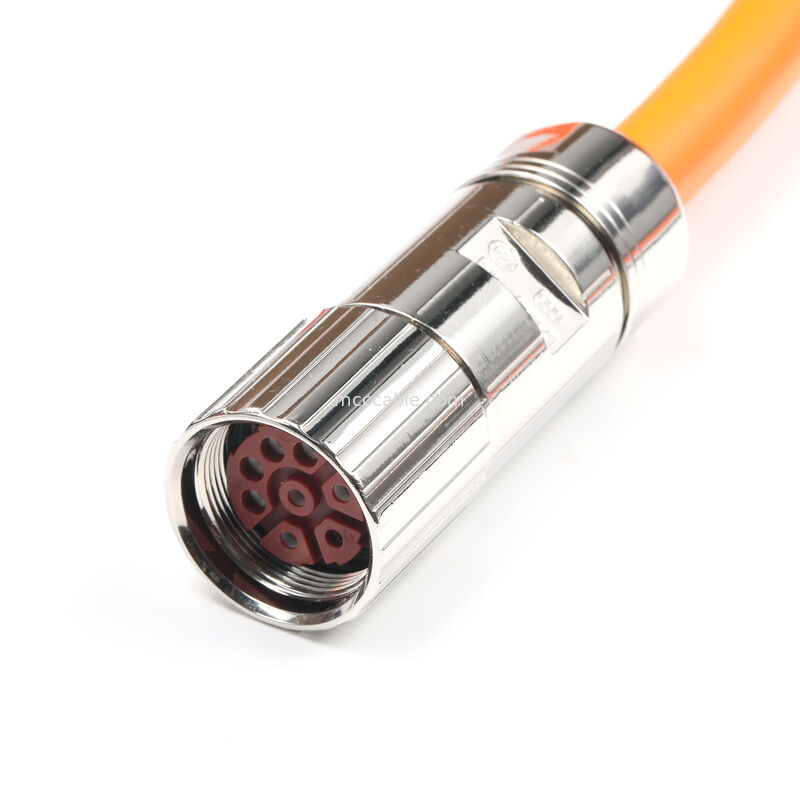

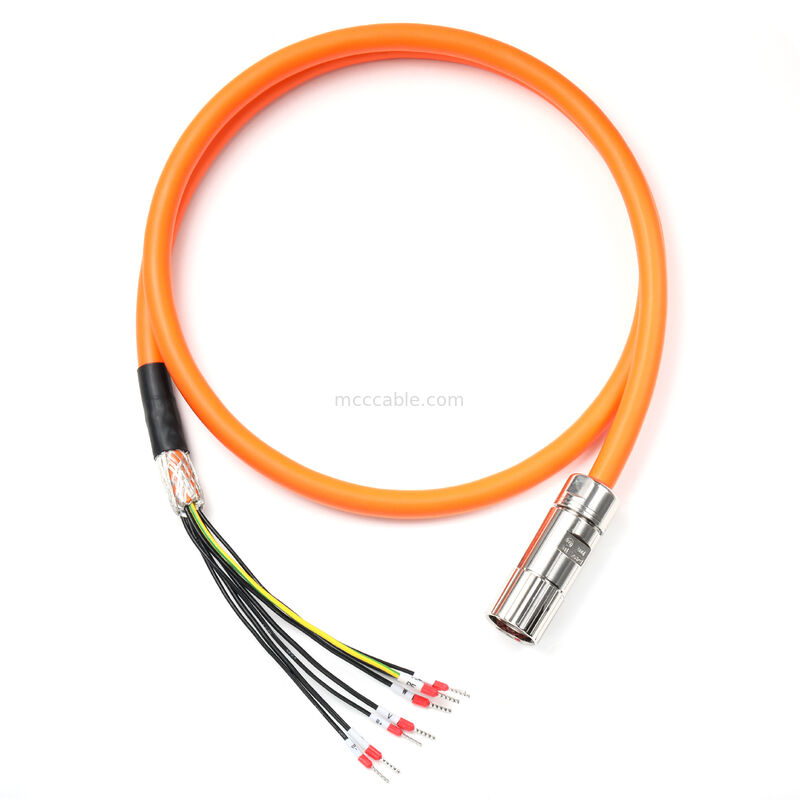

Rakitan ini menampilkan konektor melingkar 8-pin M23 (betina) dengan rumah logam dan
kopling berulir, dikombinasikan dengan kabel motor servo multi-inti berpelindung.

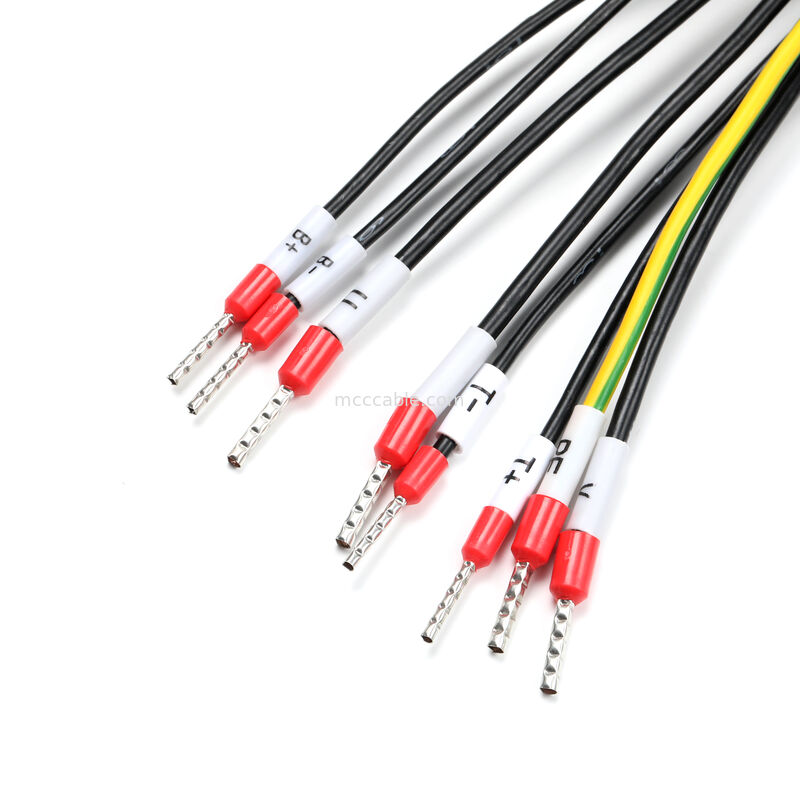

Pada ujung terbuka, konduktor individual diidentifikasi dan diakhiri dengan jelas, memungkinkan
integrasi fleksibel ke dalam pengontrol drive atau blok terminal.
Panjang kabel, konfigurasi konduktor, dan gaya terminasi sepenuhnya dapat disesuaikan berdasarkan
spesifikasi motor pelanggan dan persyaratan sistem.
Rakitan Kabel Hibrida Motor Servo 8-Pin M23 – Fitur Utama:
Antarmuka konektor melingkar 8-Pin M23
Kopling berulir yang aman untuk lingkungan getaran industri
Desain hibrida daya & sinyal
Mendukung fase motor, rem, sensor termal, dan arde pelindung

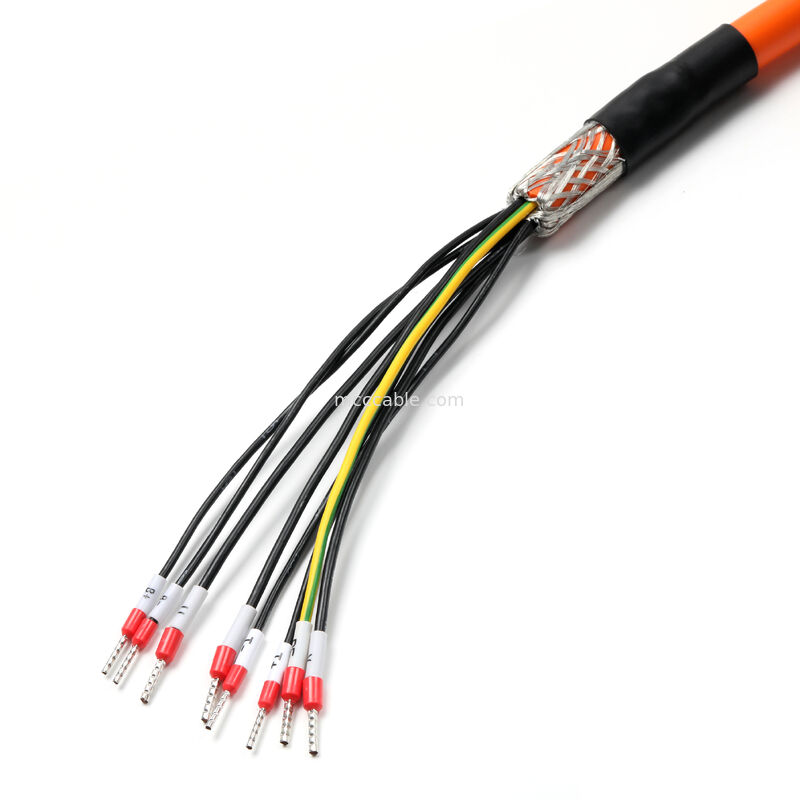

Perisai dikepang keseluruhan dengan arde selubung
Mengurangi EMI dan memastikan pengoperasian motor yang stabil
Konstruksi kabel servo industri
Jaket luar oranye untuk identifikasi kabel motor yang jelas
Konduktor individual berlabel
Menyederhanakan pemasangan, pemeliharaan, dan pemecahan masalah
Manufaktur OEM kustom
Dibangun secara ketat sesuai dengan gambar dan definisi antarmuka motor
Rakitan Kabel Hibrida Motor Servo 8-Pin M23 – Aplikasi Umum:
Motor servo industri
Sistem kontrol otomatisasi dan gerakan
Peralatan CNC dan robotik
Mesin pengemasan dan produksi
Rakitan motor dan drive OEM
Rakitan Kabel Hibrida Motor Servo 8-Pin M23 – Spesifikasi Teknis:
| Parameter | Deskripsi |
|---|---|
| Jenis Produk | Rakitan Kabel Hibrida Motor Servo |
| Jenis Konektor | Konektor Melingkar M23 |
| Jenis Kelamin Konektor | Betina |
| Jumlah Pin | 8 |
| Rumah Konektor | Logam, kopling berulir |
| Struktur Kabel | Kabel servo berpelindung multi-inti |
| Perisai | Perisai dikepang keseluruhan |
| Arde | Perisai terhubung ke selubung konektor |
| Warna Jaket Luar | Oranye |
| Terminasi (Sisi Motor) | Konektor M23 |
| Terminasi (Sisi Pengontrol) | Kabel terbuka, berlabel |
| Panjang Kabel | Kustom (per gambar) |
| Mode Manufaktur | OEM / ODM Kustom |
| Kepatuhan | Sesuai RoHS |
Rakitan Kabel Hibrida Motor Servo 8-Pin M23 – Penugasan Pin:
| Pin M23 | Definisi Sinyal | Identifikasi | Warna Kabel |
|---|---|---|---|
| 1 | U | U | Hitam |
| 4 | V | V | Hitam |
| 3 | W | W | Hitam |
| 2 | PE (Arde Pelindung) | PE | Kuning / Hijau |
| A | Sensor Termal + | T+ | Hitam |
| B | Sensor Termal – | T- | Hitam |
| C | Rem + | B+ | Hitam |
| D | Rem – | B- | Hitam |
| Selubung | Perisai | Perisai | — |
Rakitan Kabel Hibrida Motor Servo 8-Pin M23 – Opsi Kustomisasi:
Panjang kabel dan bahan jaket
Pengkodean M23 alternatif atau konfigurasi pin
Penampang konduktor yang berbeda
Terminasi akhir: kabel terbuka, terminal, atau konektor
Opsi pelabelan, penandaan, dan pengemasan
Dukungan teknik tersedia dari validasi sampel hingga produksi massal.
Q1. Apakah ini pabrik?
A: Ya, kami adalah pabrik dengan pengalaman desain dan manufaktur lebih dari 16 tahun.
Q2. Apakah ada sertifikasi?
A: Ya, kami memiliki sertifikasi ISO9001, ISO14001, TS16949, ISO13485, dan UL.
Q3. Apa keahlian Anda?
A: Kami dapat merancang produk sesuai dengan persyaratan aplikasi.
Q4. Apakah Anda menerima pesanan OEM/ODM?
A: Ya, kami menerima pesanan OEM dan ODM. Untuk pesanan OEM, MOQ adalah 100 pcs. Untuk ODM
pesanan, MOQ adalah 1000 pcs. Biaya cetakan akan dikenakan tergantung pada desain.
Q5. Berapa lama waktu yang dibutuhkan untuk menyelesaikan pesanan?
A: Untuk pesanan kecil dan produk dalam stok, persiapan dan pengiriman memakan waktu kurang dari 3 hari.
Waktu pengiriman tergantung pada metode yang dipilih—tercepat 7 hari, terlama 1 bulan. Untuk pesanan besar
pesanan, persiapan bahan memakan waktu 5–21 hari kerja tergantung pada kuantitas, pengujian 1–3
hari kerja, dan pengepakan 1 hari. Waktu tunggu tercepat adalah 7 hari, dan terlama adalah 25 hari,
tidak termasuk pengiriman.
Q6. Layanan tambahan apa yang bisa didapatkan klien jangka panjang?
A: Produk baru akan ditawarkan bersama dengan pesanan, memungkinkan Anda untuk menguji potensi pasar mereka
dan menjualnya di wilayah Anda. Diskon biaya tambahan dan harga lebih rendah untuk pembelian dalam jumlah yang lebih kecil.
Dukungan dengan gambar promosi, termasuk menambahkan logo Anda.
Q7. Berapa lama garansi, dan bagaimana Anda melindungi pelanggan jika terjadi cacat?
A: Semua kabel dilengkapi dengan garansi 12–36 bulan. Untuk pesanan besar, kami menyediakan 0,3%–0,5%
unit cadangan tambahan. Misalnya, memesan 1000 pcs akan menyertakan 1003 pcs. Jika Anda menerima lebih
dari 5 pcs yang rusak dan tingkat cacatnya di bawah 0,1%, silakan hubungi tim penjualan kami dengan foto.
Kami akan mengganti barang di pesanan Anda berikutnya atau mengeluarkan pengembalian dana.
Q8. Apakah Anda menerima pesanan sampel gratis?
A: Ya, pesanan sampel didukung. Beberapa sampel dapat diberikan secara gratis (biaya pengiriman
tidak termasuk).
