Rakitan Kabel Berpelindung DF36 25-Pin – Solusi OEM Kustom

Rangkaian Kabel Berpelindung DF36 25-Pin A3E_TOF
– Solusi OEM Kustom

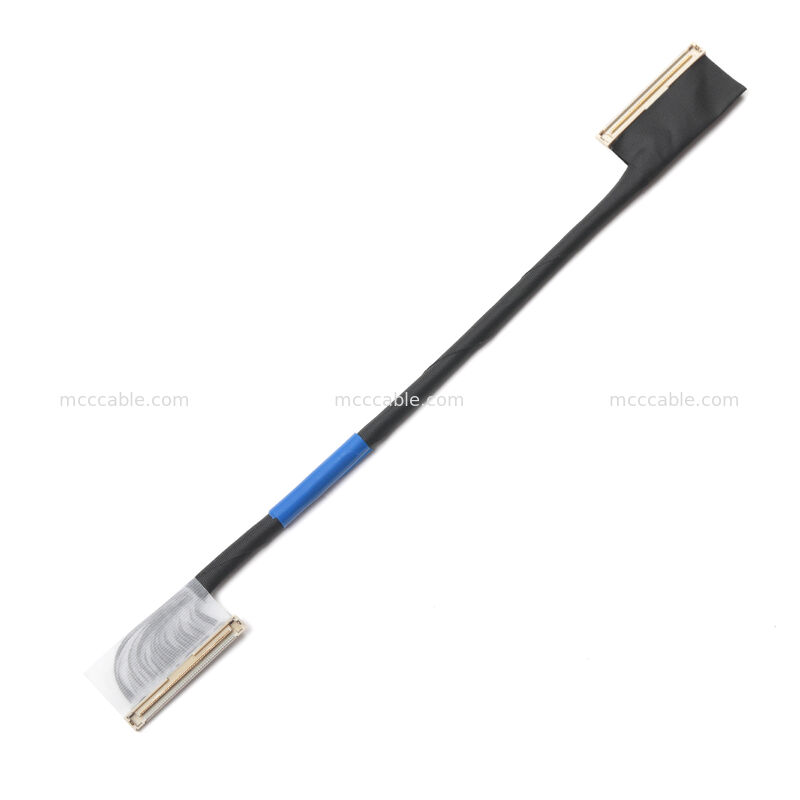

Rangkaian Kabel Berpelindung DF36 25-Pin A3E_TOF:

Rangkaian Kabel Konektor DF36 25-Pin

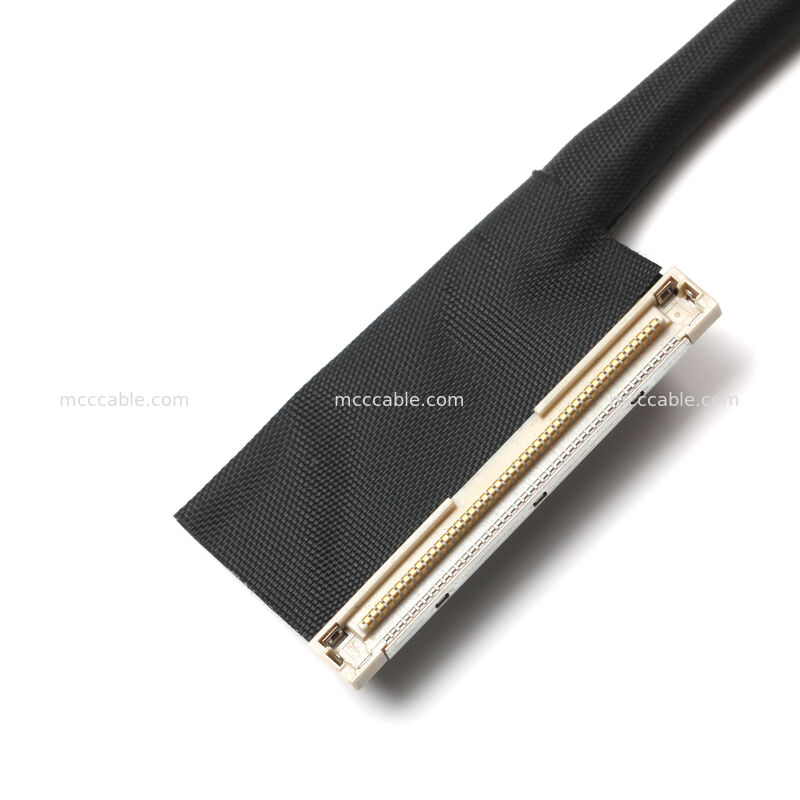

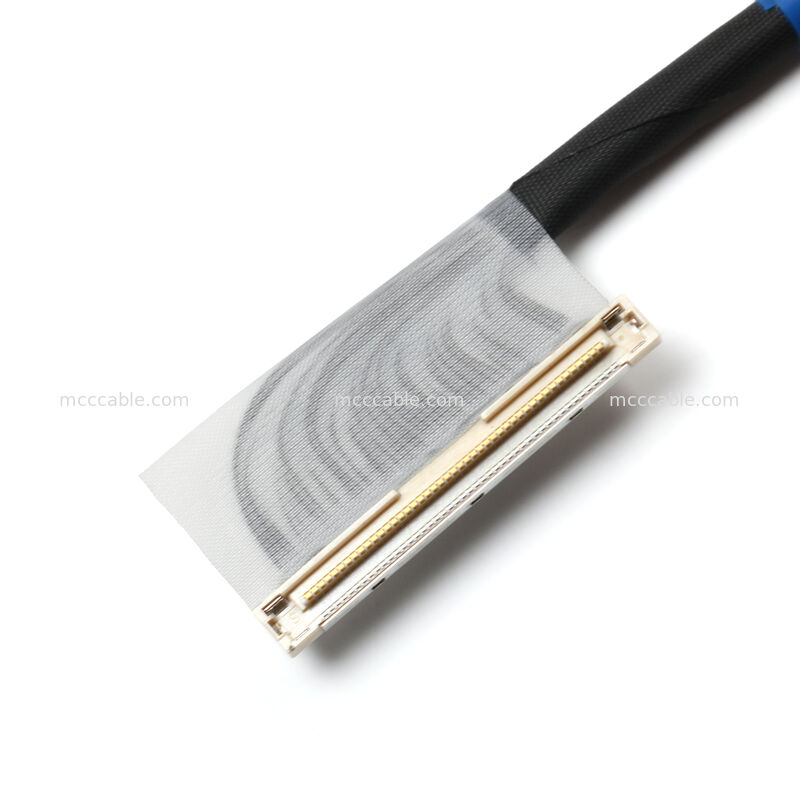

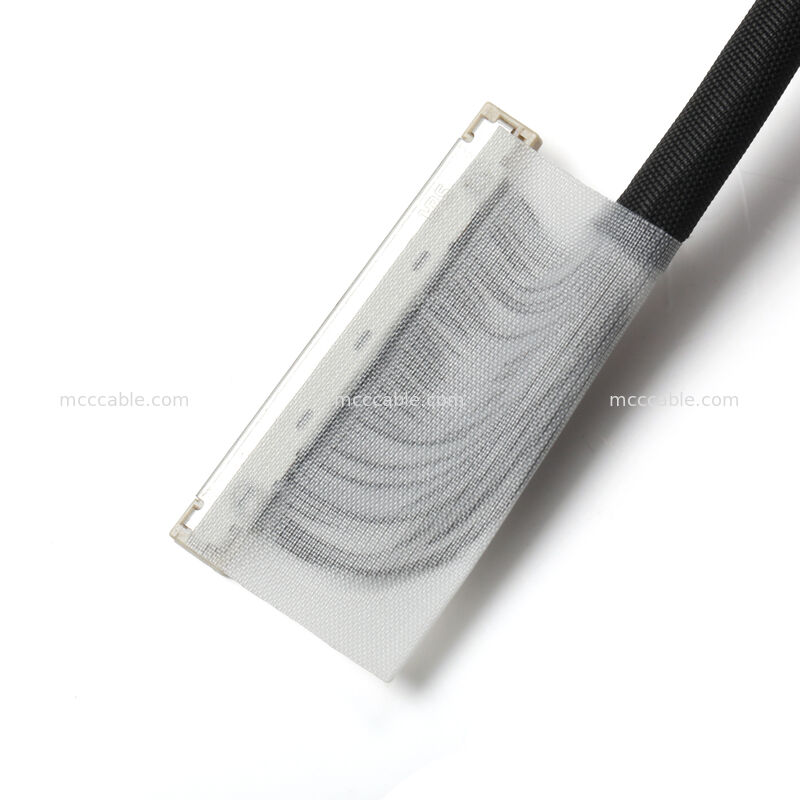

Dilengkapi dengan konektor DF36-25P-0.4SD dengan cangkang pelindung logam, orientasi menghadap ke atas
untuk koneksi board-to-board yang stabil.

Impedansi Terkontrol & Integritas Sinyal Tinggi
Dirancang dengan pelindung datar dan pita konduktif, impedansi karakteristik 50Ω ±10%, tidak ada
diskontinuitas lebih dari ±8Ω (diuji TDR).

Konstruksi Kawat Ultra-Halus AWG44
Menggunakan kawat UL1911 AWG44, dioptimalkan untuk rakitan elektronik ringkas yang membutuhkan
presisi dan fleksibilitas.

Peningkatan Pelindung EMI & Keandalan
Pita konduktif, struktur lipatan pelindung, dan penguatan resin UV (≤1 mm) memastikan
perlindungan EMI yang sangat baik dan daya tahan mekanik.

Diuji sesuai IPC-WHMA-A-620D Kelas 2
Diuji sepenuhnya untuk kontinuitas, resistansi isolasi (≥50 MΩ @100V), dan kekuatan dielektrik
(AC120V / 1s).

Deskripsi Produk Rangkaian Kabel Berpelindung DF36 25-Pin A3E_TOF:

Rangkaian Kabel Berpelindung 25-Pin A3E_TOF ini direkayasa untuk aplikasi elektronik kepadatan tinggi
yang membutuhkan transmisi sinyal yang stabil dan desain yang ringkas.

Rangkaian ini menampilkan konektor pitch 0,4 mm seri Hirose DF36 dengan logam terintegrasi
pelindung, dikombinasikan dengan kawat ultra-halus AWG44 dan konstruksi pelindung datar. Konduktif
pita dan ketebalan pelindung yang terkontrol meningkatkan kinerja EMI sambil mempertahankan fleksibilitas.

Setiap kabel diproduksi sesuai dengan standar IPC-WHMA-A-620D Kelas 2 dan
mengalami pengujian listrik penuh, termasuk resistansi isolasi, kekuatan dielektrik, kontinuitas,
dan verifikasi impedansi.
Ideal untuk sensor TOF, modul tertanam, dan aplikasi interkoneksi PCB yang ringkas.

Spesifikasi Rangkaian Kabel Berpelindung DF36 25-Pin A3E_TOF:

Aplikasi Rangkaian Kabel Berpelindung DF36 25-Pin A3E_TOF:

Modul sensor Time-of-Flight (TOF)

Sistem kamera & penginderaan tertanam

Interkoneksi PCB ringkas

Rangkaian elektronik industri dan konsumen

Sino-Media adalah produsen rangkaian kabel khusus. Kami menggunakan peralatan otomatisasi mutakhir
bahan baku premium, sistem jaminan kualitas yang kuat,
dan tim teknis yang terampil untuk memberikan kabel dan harness khusus berkualitas tinggi
komponen dalam jumlah kecil. Tim teknik, produksi, dan kontrol kualitas kami
memastikan keunggulan komponen unik ini. Misi kami adalah untuk meningkatkan
kualitas produk secara terus-menerus, memenuhi kebutuhan pelanggan, dan mempertahankan keahlian dalam
bahan yang kami gunakan dan rekomendasikan. Dedikasi kami terhadap kepuasan pelanggan mendorong
pertumbuhan perusahaan yang berkelanjutan.

Q1. Apakah ini pabrik?
A: Ya, kami memiliki pengalaman desain dan manufaktur lebih dari 16 tahun!
Q2. Apakah ada sertifikasi?
A: Ya, ada IS09001, ISO14001, TS16949, ISO13485, UL BERSERTIFIKASI.
Q3. Apa spesialisasi kami?
A: Kami dapat merancang produk berdasarkan aplikasi.
Q4. Apakah Anda menerima pesanan OEM/ODM?
A: Ya, kami menerima pesanan OEM/ODM. Untuk pesanan OEM, MOQ adalah 100pcs. Untuk pesanan ODM, MOQ

1000PCs. Biaya cetakan akan dikenakan sesuai dengan desain.
Q5. Berapa lama waktu yang dibutuhkan untuk menyelesaikan pesanan?
A: Untuk pesanan kecil dan produk dalam stok, dibutuhkan waktu kurang dari 3 hari untuk persiapan dan pengiriman

ry, dan waktu pengiriman tergantung pada pilihan klien, tercepat 7 hari dan terlama 1 bulan.
Untuk pesanan besar, karena kami perlu mengkonfirmasi semua hal termasuk persiapan bahan, produksi, ini pro

sedur akan memakan waktu 5 hingga 21 hari kerja sesuai dengan jumlah pesanan, pengujian 1 hingga 3 hari kerja, a

nd akhirnya, pengepakan 1 hari, jadi tercepat 7 hari dan terlama 25 hari tanpa pengiriman.
Q6. Sebagai klien jangka panjang, layanan lain apa yang bisa kami dapatkan?
1. Produk baru akan ditawarkan dengan pesanan, sehingga Anda dapat melihat apakah itu produk potensial di pasar a

nd mempromosikannya, dan Anda akan memiliki hak untuk menjual kembali produk di distrik Anda.
2. Diskon biaya tambahan, harga lebih murah untuk pembelian produk dalam jumlah yang lebih kecil.
3. Kami dapat menawarkan bantuan pada gambar promosi, dan membuat gambar dengan logo klien
Q7. Berapa lama garansi untuk kabel, dan jika rusak atau rusak, bagaimana melindungi manfaat Anda?
A: Semua kabel kami dijual dengan garansi 12-36 bulan, dan untuk pesanan dalam jumlah besar, kami akan menawarkan 0,3%

hingga 0,5% cadangan untuk cacat yang dikirim dengan pesanan, jadi jika Anda memesan 1000PCs, itu berarti Anda bisa mendapatkan 100

3pcs dengan cadangan. Jika Anda mendapatkan kerusakan lebih dari 5pcs, dan kurang dari 0,1%, silakan hubungi penjualan dan

tawarkan gambar, dan kami akan menyelesaikan masalah Anda dengan cara mengganti dengan pesanan baru atau pengembalian dana.
Q8. Apakah Anda menerima pesanan sampel gratis?
A: Ya, pesanan sampel didukung, beberapa sampel dapat ditawarkan gratis tidak termasuk biaya pengiriman.
